модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

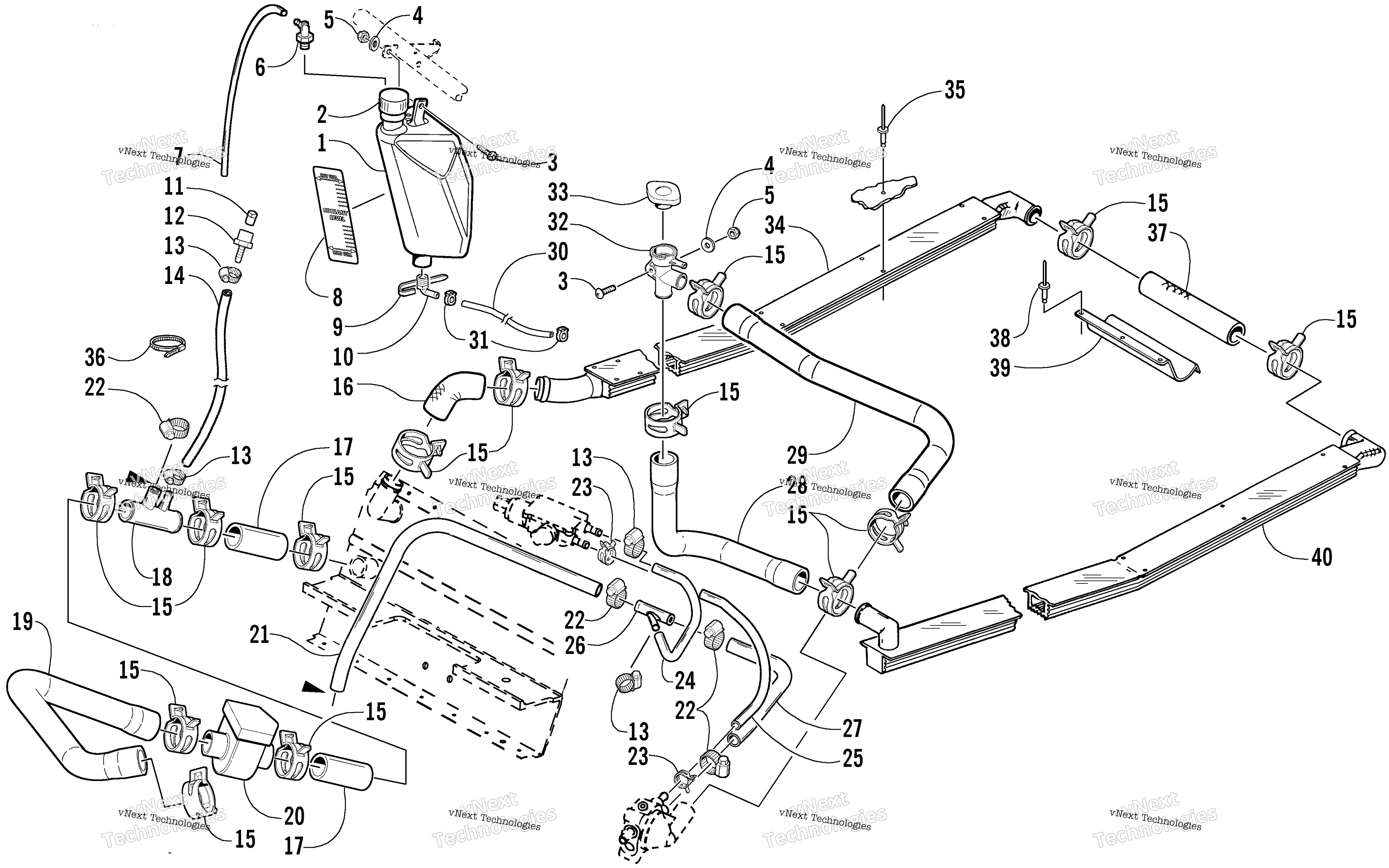

Схема системы охлаждения Assembly для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Coolant art. 1670-246
По запросу
2
Cap, Coolant Tank art. 0670-035
от 253 ₽
3
Screw, Machine art. 8017-580
По запросу
4
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
5
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
6
Fitting, Vent art. 0670-242
По запросу
7
Hose, Vent - 25 ft art. 0610-010
По запросу
8
Decal, Fill Level - Coolant Tank art. 4611-093
По запросу
9
Tape, Teflon art. 0670-289
По запросу
10
Fitting, Elbow art. 0670-075
По запросу
11
Adapter, Fitting art. 0623-976
По запросу
12
Cap, Drain art. 1670-303
По запросу
13
Clamp, Hose art. 0623-373
По запросу
14
Hose, Fuel - 10 ft art. 0610-075
По запросу
15
Clamp, Hose art. 0623-736
По запросу
16
Hose, Coolant - Front Heat Exchanger/Rear Heat Exchanger art. 0610-244
По запросу
17
Hose, Coolant - Front Heat Exchanger/T-Fitting art. 0610-457
По запросу
18
T-Fitting - Double art. 2606-502
По запросу
19
Hose, Coolant - Heater/Engine art. 0610-453
По запросу
20
Heater, Inline art. 0609-182
По запросу
21
Hose, Coolant - Y-Fitting/T-Fitting art. 0610-486
По запросу
22
Clamp - 5/16-3/4 Diameter art. 0623-028
По запросу
23
Clamp, Hose art. 3006-128
По запросу
24
Hose, Coolant - Throttle Body/Y-Fitting art. 0610-487
По запросу
25
Hose, Coolant - Throttle Body/Thermostat art. 3006-235
По запросу
26
Y-Fitting art. 2606-625
По запросу
27
Hose, Coolant - Thermostat/Y-Fitting art. 0610-485
По запросу
28
Hose, Filler Neck/Rear Heat Exchanger art. 0610-452
По запросу
29
Hose, Coolant - Filler Neck/Engine art. 0610-451
По запросу
30
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
30
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
31
Clamp, Hose art. 0124-045
По запросу
32
Filler Neck art. 2606-859
По запросу
33
Cap art. 2606-284
По запросу
34
Heat Exchanger - Right Tube art. 0716-920
По запросу
35
Заклепка Arctic Cat art. 8060-706
от 116 ₽
36
Зажим Arctic Cat art. 0123-788
По запросу
37
Hose, Coolant - Rear art. 0610-215
По запросу
38
Клепка Arctic Cat art. 8060-504
от 116 ₽
39
Guard, Coolant Hose art. 0616-810
По запросу
40
Heat Exchanger - Left Tube art. 0716-921
По запросу
