модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

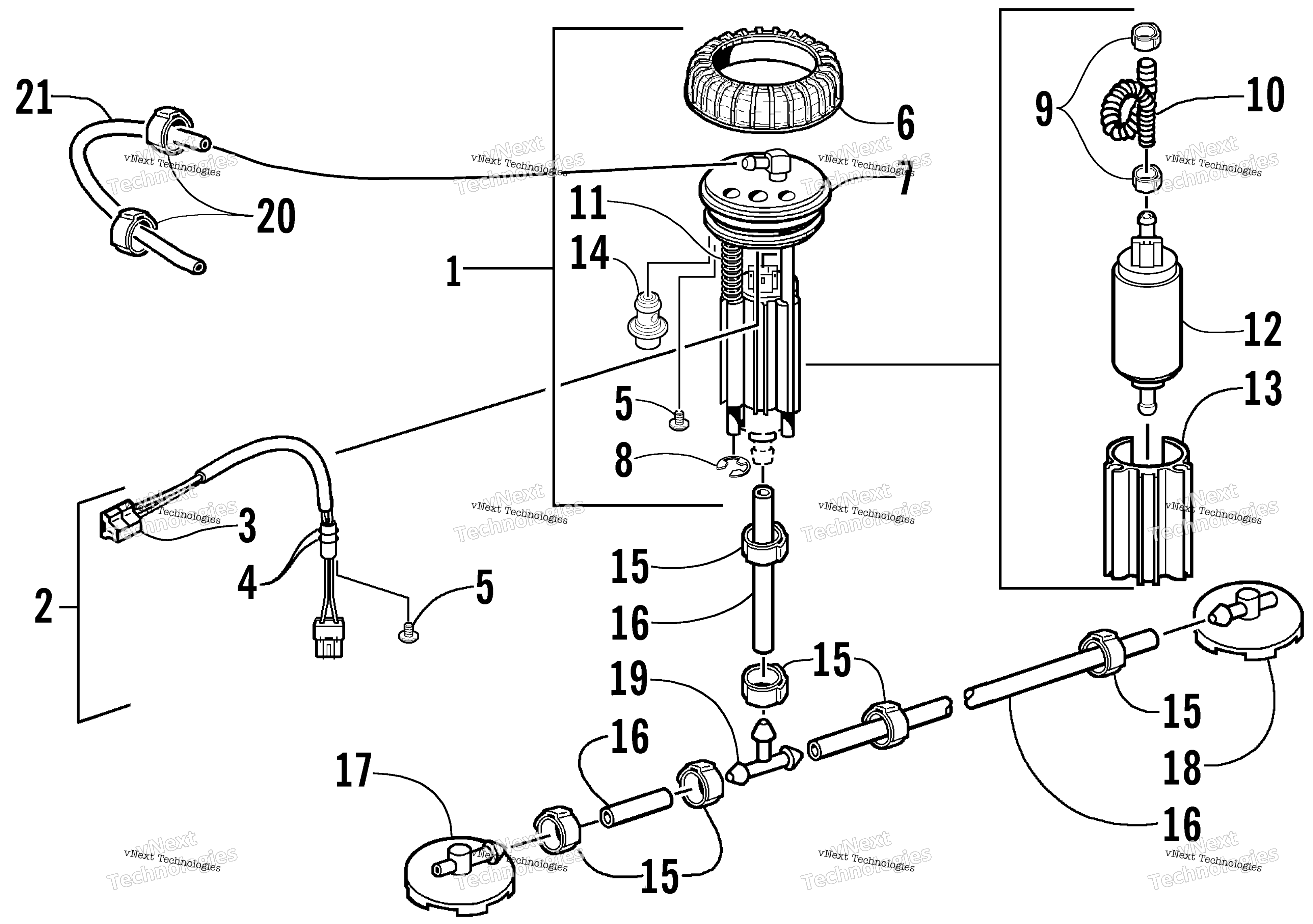

Схема топливной системы Pump Assembly для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL PUMP (inc. 2-14) art. 1670-600
По запросу
2
Harness, Fuel Pump (inc. 3-4) art. 1670-117
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
O-Ring art. 0670-381
По запросу
5
Screw, Machine - Harness art. 1670-155
По запросу
6
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
7
Seal, Fuel Pump Housing art. 1670-118
По запросу
8
Ring, Retaining art. 1670-244
По запросу
9
Clamp, Hose art. 1670-159
По запросу
10
HOSE,CONVOLUTED-FUEL PUMP art. 2670-521
По запросу
11
Spring, Fuel Pump Assembly art. 1670-411
По запросу
12
Pump, Fuel art. 1670-153
от 15 530 ₽
13
Housing, Fuel Pump art. 1670-410
По запросу
14
Regulator, Fuel art. 1670-414
По запросу
15
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
16
Hose, 25 ft art. 0610-011
По запросу
17
PICKUP, FUEL-(MP12)SMALL NONVENTED art. 1670-619
По запросу
18
Фильтр топливный Arctic Cat art. 1670-618
По запросу
19
T-Fitting art. 0670-235
По запросу
20
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
21
Hose, Fuel - 10 ft art. 0610-075
По запросу
