модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

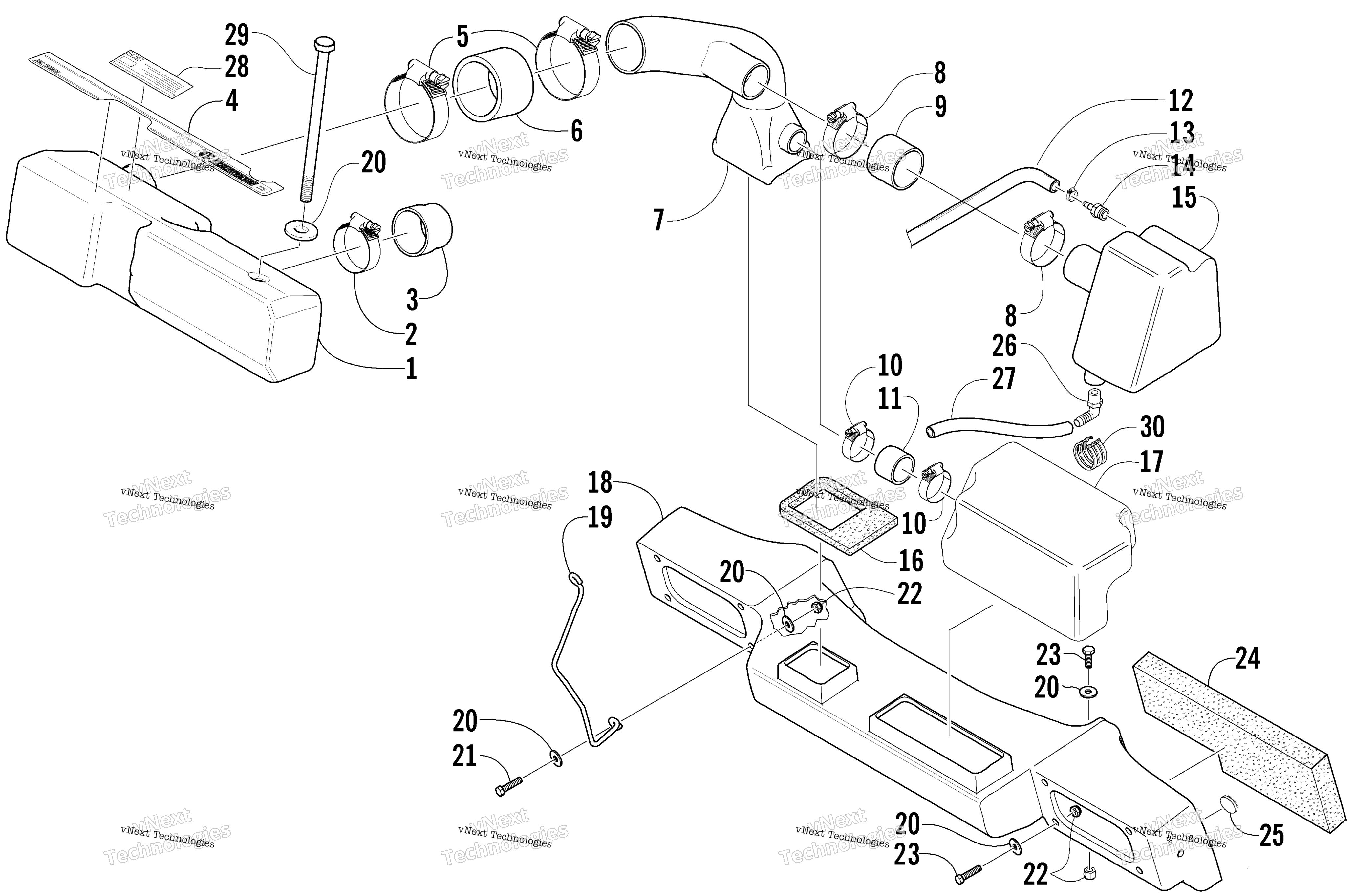

Схема Воздушный Silencer узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 7) art. 0770-577
По запросу
2
Clamp, Hose art. 0214-022
По запросу
3
Connector, Rubber art. 1670-251
По запросу
4
Decal, Engine art. 4611-479
По запросу
5
Clamp, Hose art. 0214-030
По запросу
6
Hose, Connector art. 1670-307
По запросу
7
Tube art. 1670-308
По запросу
8
Clamp, Hose art. 0214-020
По запросу
9
Connector, Rubber art. 1670-253
По запросу
10
Clamp, Reservoir art. 0214-017
По запросу
11
Connector, Rubber art. 1670-257
По запросу
12
Hose, Breather art. 0610-470
По запросу
13
Clip art. 3008-488
По запросу
14
Outlet art. 0670-118
По запросу
15
Resonator, Air Intake art. 1670-248
По запросу
16
Seal, Air Silencer/Plenum art. 0617-410
По запросу
17
Resonator, Air Intake art. 1670-282
По запросу
18
Plenum, Air Silencer art. 1670-249
По запросу
19
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
20
Washer art. 8050-222
По запросу
21
Screw, Cap art. 8002-042
По запросу
22
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
23
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
24
Foam, Plenum - Intake art. 0617-270
По запросу
25
Disc, Velcro art. 0623-078
По запросу
26
Fitting, Elbow art. 0670-002
По запросу
27
Hose, Water - 25 ft art. 0610-268
По запросу
28
Decal, Clutching Chart art. 4611-587
По запросу
29
Screw, Cap art. 0623-978
По запросу
30
Tie, Cable - Triple art. 0623-540
По запросу
