модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

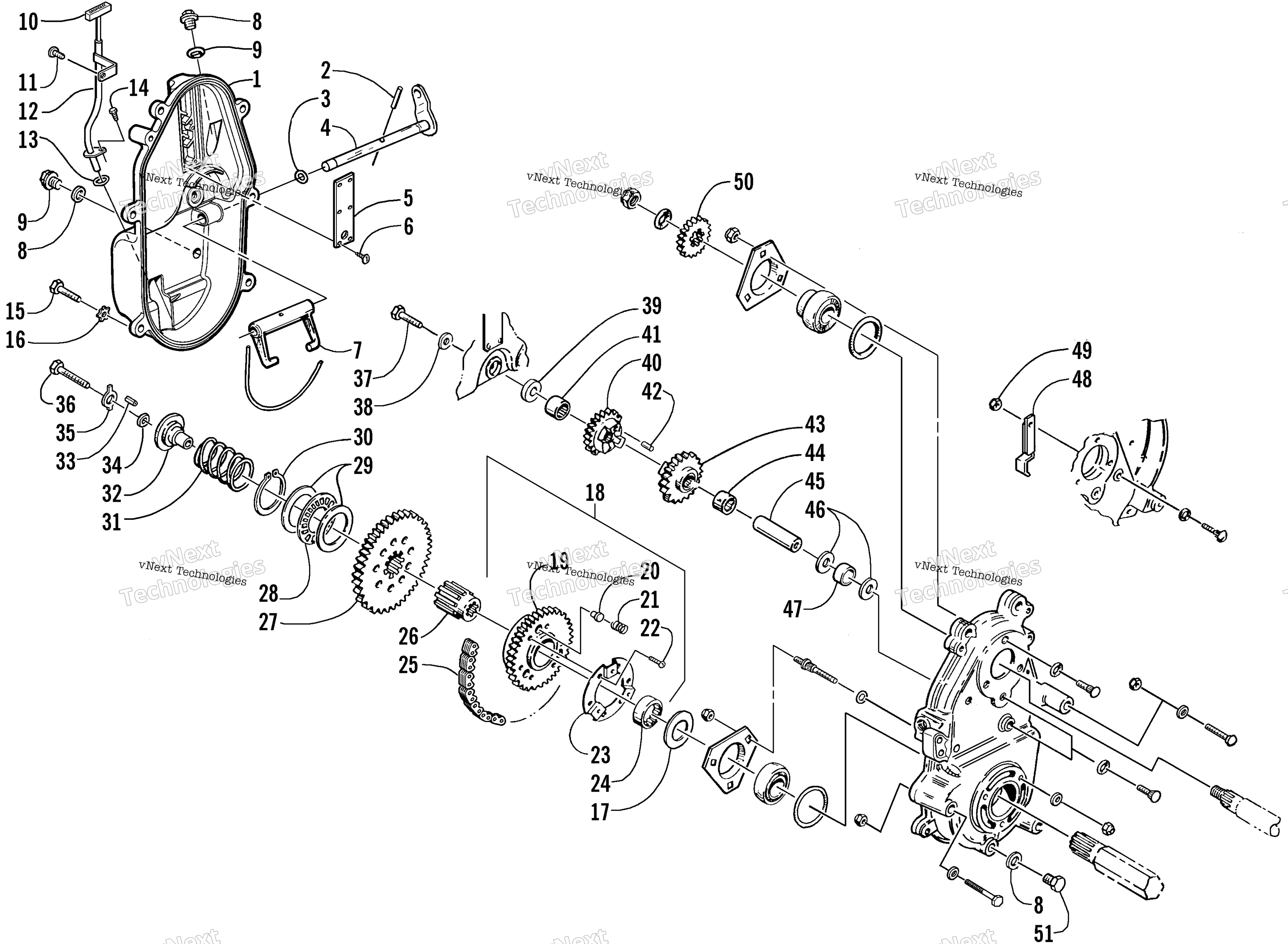

Схема привод / Reverse Dropcase узел (Optional) для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Reverse Dropcase Kit (High & Low Alt) art. 1639-920
По запросу
1
COVER, DROPCASE-PTD BLK-REV (DIPSTICK) art. 1602-222
По запросу
2
Штифт вала Arctic Cat art. 0623-542
от 263 ₽
3
Кольцо уплотнительное Arctic Cat art. 0602-021
По запросу
4
Вал вилки КПП Arctic Cat art. 0702-350
По запросу
5
Cover, Oil Vent art. 1602-151
По запросу
6
Screw, Self-Tapping art. 0623-081
По запросу
7
Вилка включения передач Arctic Cat art. 0602-085
По запросу
8
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
9
Plug, Drain (One Included in Kit) art. 0623-293
По запросу
10
Stick, Oil Level art. 1602-107
По запросу
11
Screw, Self-Tapping art. 0623-640
По запросу
12
Tube, Oil Level Stick art. 1602-106
По запросу
13
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
14
Болт Arctic Cat art. 0623-914
По запросу
15
SCREW,CAP-HH 5/16-18 X1.25 G5 Z&Y art. 8002-134
По запросу
16
Шайба Arctic Cat art. 8053-242
По запросу
17
Шайба Arctic Cat art. 0602-012
По запросу
18
Шестерня КПП 44 зуба Arctic Cat art. 0702-629
от 30 146 ₽
20
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
21
Пружина Arctic Cat art. 0602-138
от 473 ₽
22
Винт 10-24X.50 Arctic Cat art. 8007-397
от 368 ₽
23
Упорная пластина Arctic Cat art. 0602-144
По запросу
24
Подшипник Arctic Cat art. 0602-016
По запросу
25
Цепь КПП Arctic Cat art. 1602-042
По запросу
26
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
27
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
28
Подшипник Arctic Cat art. 0602-022
По запросу
29
Шайба Arctic Cat art. 0602-023
По запросу
30
Ring, Retaining art. 0602-024
По запросу
31
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
32
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
33
Pin, Spring art. 8070-153
По запросу
34
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
35
Шайба Arctic Cat art. 1602-046
По запросу
36
Screw, Cap art. 8002-230
По запросу
37
Болт Arctic Cat art. 8002-130
По запросу
38
Шайба Arctic Cat art. 8050-242
По запросу
39
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
40
Шестерня КПП 19 зубьев art. 0702-366
По запросу
41
Подшипник Arctic Cat art. 1602-045
По запросу
42
Палец Arctic Cat art. 0602-366
от 221 ₽
43
Шестерня КПП 20 зубьев Arctic Cat art. 0702-147
По запросу
44
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
45
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
46
Шайба Arctic Cat art. 0602-215
от 578 ₽
47
SPACER,REV SHAFT-.647X.812X.300 THICK art. 0602-093
По запросу
48
Успокоитель цепи КПП Arctic Cat art. 2602-078
По запросу
49
Гайка Arctic Cat art. 0623-122
от 221 ₽
50
Шестерня КПП 18 зубьев Arctic Cat art. 0602-445
от 6 280 ₽
51
Пробка КПП с магнитом Arctic Cat art. 0602-479
По запросу
