модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

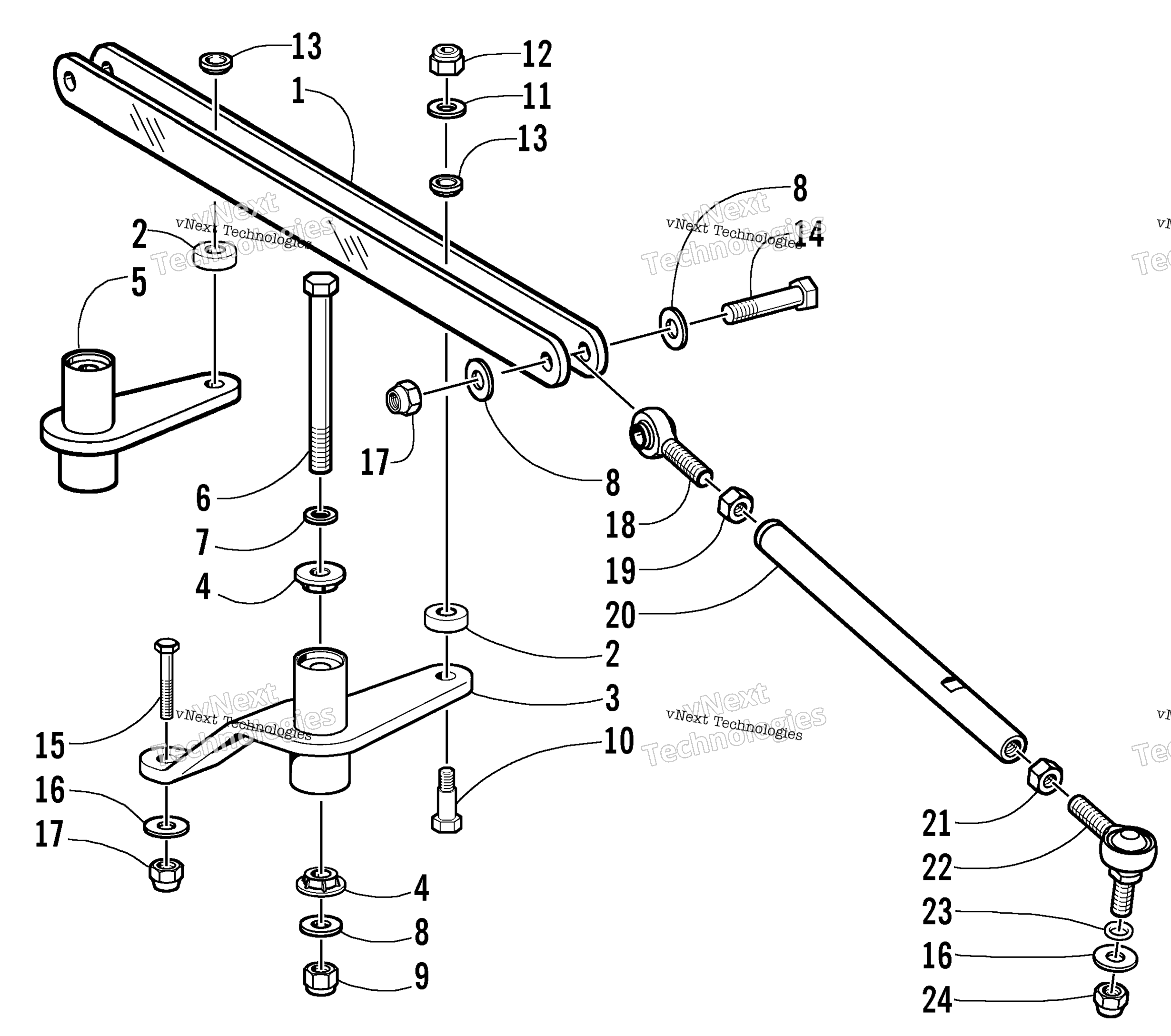

Схема тяга стержень узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Drag Link (inc. 2) art. 0705-370
По запросу
2
Bearing art. 0605-541
По запросу
3
BELLCRANK, STEERING-SUB ASSY art. 1705-080
По запросу
4
Втулка Arctic Cat art. 0605-540
По запросу
5
Arm, Steering - Idler - Assembly art. 0705-366
По запросу
6
Screw, Cap art. 8002-234
По запросу
7
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
8
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 6 шт.
Подписаться
9
Гайка art. 8040-486
По запросу
10
Screw, Cap art. 0623-920
По запросу
11
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
12
Nut, Lock art. 0623-422
По запросу
13
Axle, Drag Link art. 0605-522
По запросу
14
Screw, Cap art. 8002-226
По запросу
15
Screw, Cap art. 0623-436
По запросу
16
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
17
Nut, Lock art. 0623-026
По запросу
18
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-010
от 1 849 ₽
19
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
20
Tube, Tie Rod - Spindle art. 0605-352
По запросу
21
NUT, HEX 3/8-24 LH art. 0123-917
По запросу
22
Rod End, Left Hand - 3/8-24 w/Stud art. 1605-011
от 1 677 ₽
23
Кольцо уплотнительное Arctic Cat art. 0605-014
По запросу
24
Гайка Arctic Cat art. 0623-025
от 326 ₽
