модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

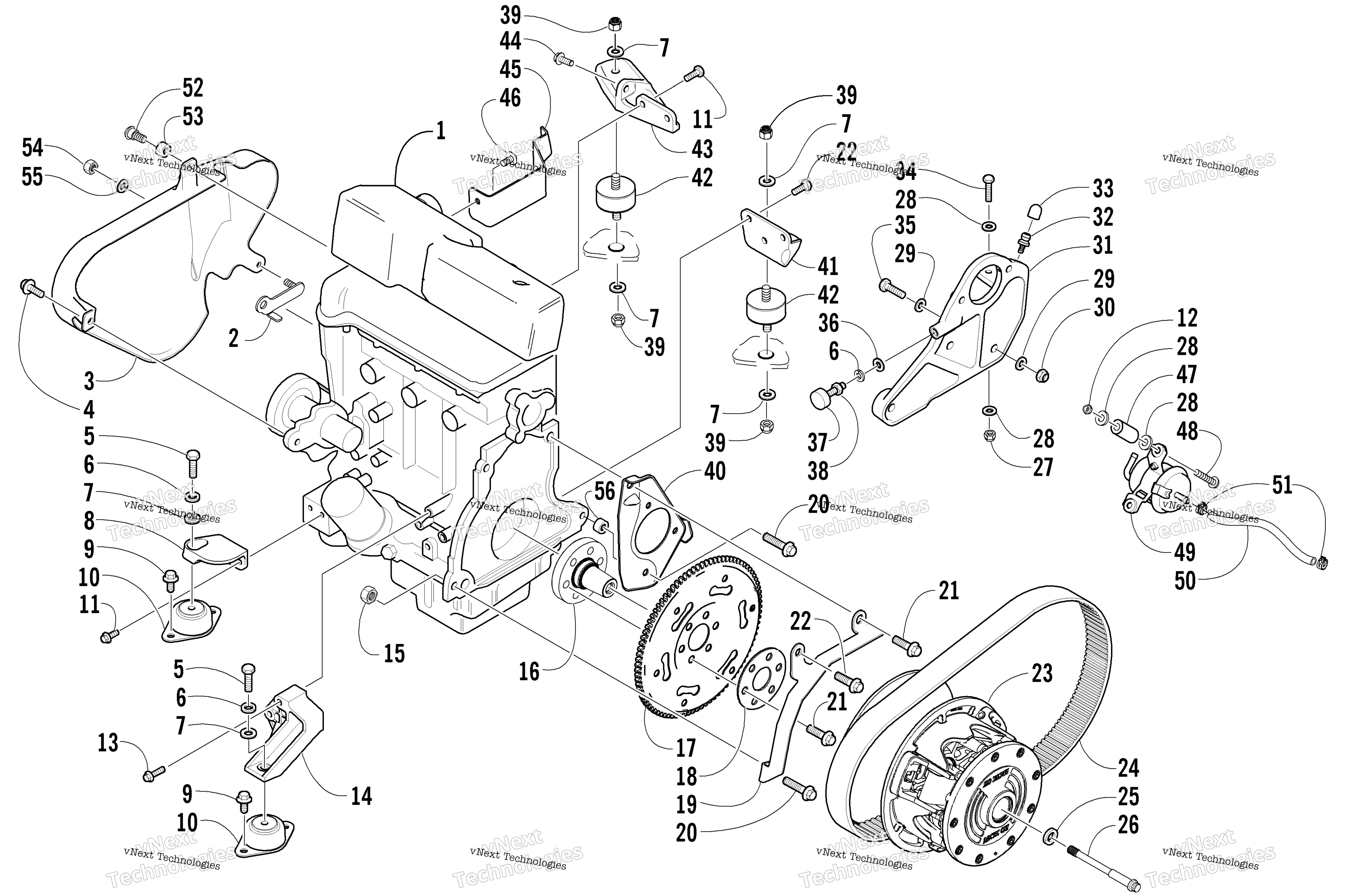

Схема двигателя And Related Parts для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,660 L/C EFI- TRIPLE 4 STROKE-’02 art. 0662-312
По запросу
2
Bracket, Belt Cover art. 1706-930
По запросу
3
Cover, Engine Belt art. 2606-626
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
Screw, Cap art. 8002-221
По запросу
6
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
7
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 6 шт.
Подписаться
8
Bracket, Engine Mounting - Right - Front art. 0708-125
По запросу
9
Screw, Self-Tapping art. 0623-765
По запросу
10
MOUNT,ENGINE art. 0608-645
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Nut, Lock art. 8041-366
По запросу
13
Screw, Cap art. 8408-850
По запросу
14
Bracket, Engine Mounting - Left - Front art. 0708-394
По запросу
15
Гайка Arctic Cat art. 8428-002
от 310 ₽
16
Adapter, PTO art. 1670-245
По запросу
17
Gear, Ring - PTD-4 STR(03) art. 0745-192
По запросу
18
PLATE,T/C DRIVE REAR 02 660 L/C art. 3006-243
По запросу
19
Guard, Ring Gear art. 0745-164
По запросу
20
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
21
Болт шаровой опоры Arctic Cat art. 8409-030
По запросу
22
Болт Arctic Cat art. 8409-020
от 110 ₽
23
KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D art. 0746-278
По запросу
24
Ремень вариатора Arctic Cat art. 0627-021
По запросу
25
Washer, High Collar art. 0623-210
По запросу
26
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
27
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
28
Washer art. 8050-222
По запросу
29
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
30
Nut, Lock art. 0623-026
По запросу
31
BRKT, BEARING SUPP-MFG ASSY (inc. 32-33) art. 0708-409
По запросу
32
Fitting, Grease art. 0623-899
По запросу
33
Cap art. 0623-904
По запросу
34
Screw, Cap art. 8002-041
По запросу
35
Screw, Cap art. 8002-225
По запросу
36
Washer art. 8050-282
По запросу
37
Подушка двигателя Arctic Cat art. 0608-358
По запросу
38
Nut art. 8042-516
По запросу
39
Гайка art. 8040-486
По запросу
40
Bracket, Mounting - Starter Motor art. 0745-162
По запросу
41
Bracket, Engine Mounting - Left - Rear art. 0708-128
По запросу
42
Mount, Engine - Double Male art. 0608-118
По запросу
43
Bracket, Engine Mounting - Right - Rear art. 0708-126
По запросу
44
Болт Arctic Cat art. 8408-825
По запросу
45
Bracket, Filler Neck art. 2606-612
По запросу
46
Screw, Machine art. 8477-610
По запросу
47
Spacer, Resonator art. 0612-108
По запросу
48
Screw, Machine art. 8017-585
По запросу
49
Filter, Fuel art. 1670-342
По запросу
50
Hose, Fuel - 10 ft art. 0610-075
По запросу
51
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
52
Screw, Cap art. 8408-616
По запросу
53
Washer art. 1612-609
По запросу
54
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
55
Washer art. 0123-802
от 110 ₽
56
Bushing art. 1623-063
По запросу
