модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

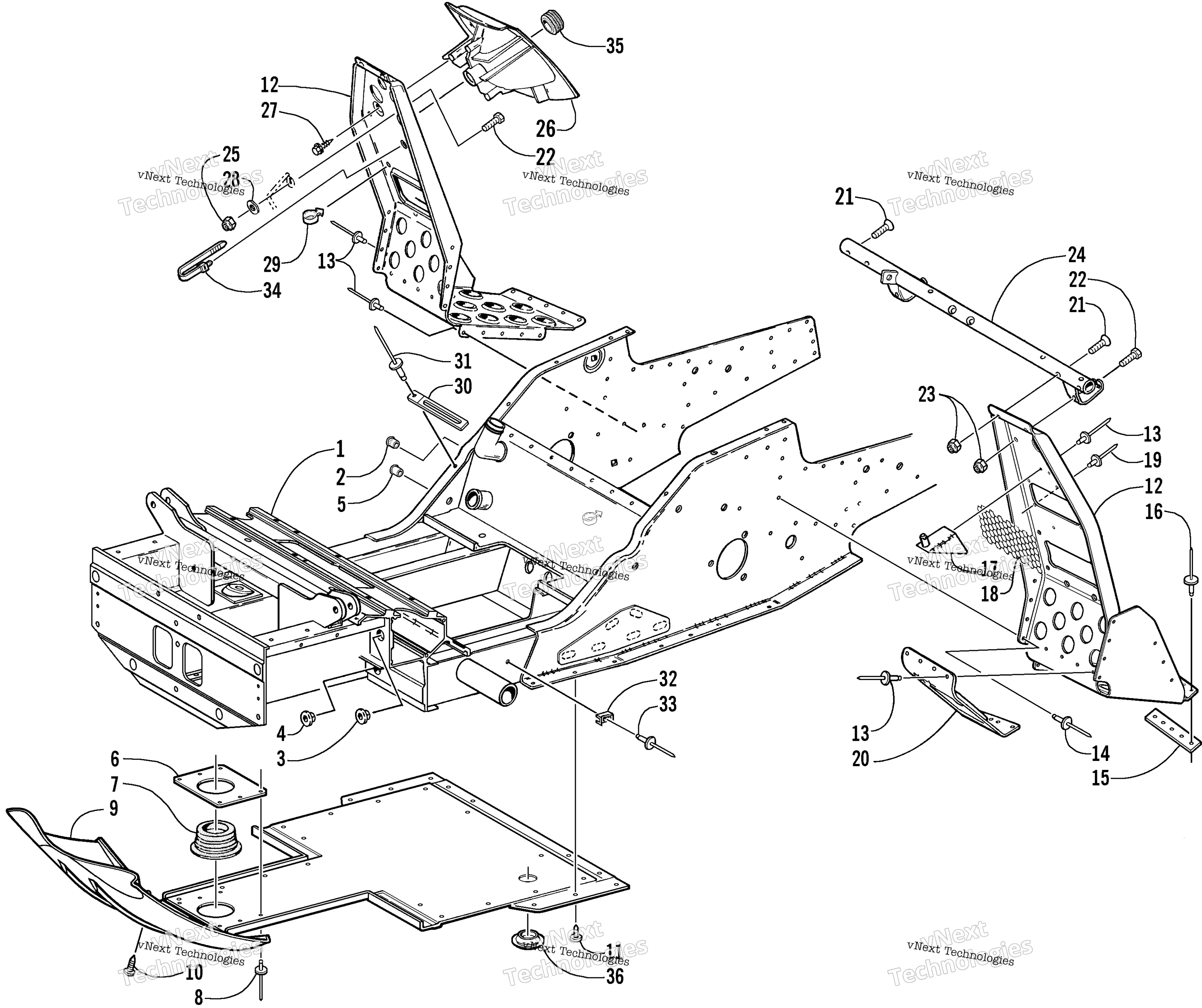

Схема передней части Frame And Footrest Assembly для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS,FRT END-04 4STROKE(PTD BLK) ASSY (inc. 2-5) art. 0707-821
По запросу
2
Insert art. 0623-581
По запросу
3
Insert, Upper A-Arm Mount art. 0607-421
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert art. 0623-582
По запросу
6
RING,EXH OUTLET-UPPER-PTD BLK art. 0712-948
По запросу
7
Boot, Exhaust art. 1612-027
По запросу
8
Rivet art. 8060-508
По запросу
9
Belly Pan - Center art. 1706-284
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Footrest - Right Black (Black) art. 1706-884
По запросу
12
Footrest - Left (Black) art. 1706-885
По запросу
13
Rivet art. 0623-166
По запросу
14
Rivet art. 0623-341
По запросу
15
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
16
Rivet art. 0623-282
По запросу
17
Bracket, Mounting - Guard art. 0705-173
По запросу
18
SCREEN,GUARD-PTD BLK art. 2706-133
По запросу
19
Заклепка Arctic Cat art. 8060-706
от 116 ₽
20
Plate, Backing - Right Black (Black) art. 1706-886
По запросу
20
Plate, Backing - Left Black (Black) art. 1706-887
По запросу
21
Screw, Machine art. 8019-614
По запросу
22
Screw, Cap art. 8002-041
По запросу
23
Nut, Lock art. 8041-366
По запросу
24
Support, Steering - Assembly art. 0705-426
По запросу
25
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
26
Cup, Recoil Rope art. 1606-062
По запросу
27
Screw, Self-Tapping art. 0623-297
По запросу
28
Washer art. 8050-212
По запросу
29
Clip, Routing Optional art. 0623-101
По запросу
30
Зажим Arctic Cat art. 1623-984
По запросу
31
Клепка Arctic Cat art. 8060-504
от 116 ₽
32
Spacer art. 0623-228
По запросу
33
Rivet, Blind-DH AA54 BLK art. 8060-426
По запросу
34
Tie, Cable - Push Mount art. 0623-677
По запросу
35
Cap art. 0623-831
По запросу
36
Сливная пробка Arctic Cat art. 2606-367
По запросу
