модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

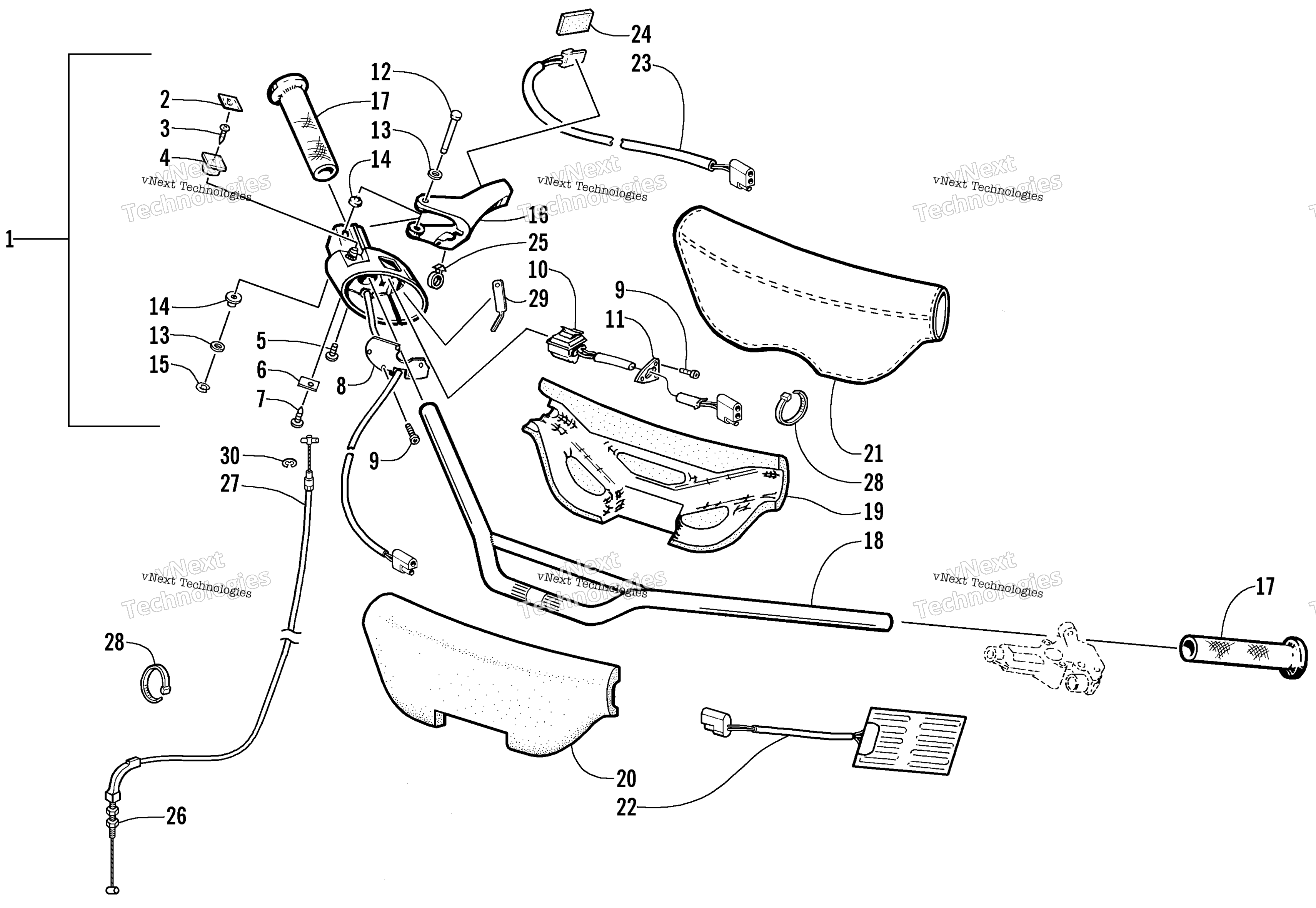

Схема руля And Controls для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Control, Throttle (High/Low) (inc. 2-11) art. 0609-516
По запросу
2
Decal, Plate - Emergency Stop art. 0609-121
По запросу
3
Screw, Self - Tap PH-3MMX10MM art. 0609-612
По запросу
4
Knob, Emergency Stop art. 0609-120
По запросу
5
Screw, Retaining art. 0609-085
По запросу
6
Clamp, Harness - Single art. 0609-319
По запросу
7
Screw, Self-Tapping art. 0609-321
По запросу
8
Cover, Throttle Switch art. 0609-316
По запросу
9
Screw, Self-Tapping art. 0609-312
По запросу
10
SWITCH ASSY,HI/LO TW - TH (RH) (High/Low) (inc. three No. 9 and 11) art. 0609-382
По запросу
11
Plate, Cover art. 0609-378
По запросу
12
Axle, Lever - Throttle art. 0609-317
По запросу
13
Washer art. 0609-036
По запросу
14
Seal art. 0609-038
По запросу
15
Ring, Retaining art. 0609-040
По запросу
16
Lever, Throttle art. 0609-515
По запросу
17
Грипса Arctic Cat art. 2606-084
от 1 544 ₽
18
Handlebar art. 0705-360
По запросу
19
Pad, Handlebar - Rear art. 0605-353
По запросу
20
Pad, Handlebar - Front art. 0605-354
По запросу
21
WRAP,HANDLEBAR-W/EMBOSS art. 0705-285
По запросу
22
Element, Handwarmer art. 0609-558
По запросу
23
Element, Thumbwarmer art. 0609-557
По запросу
24
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
25
Clip, Wire art. 0623-262
По запросу
26
Nut, Jam art. 0623-464
По запросу
27
Cable, Throttle art. 0687-133
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Kit, Throttle Cable Tool art. 1639-963
По запросу
30
Ring, Retaining art. 0123-231
По запросу
