модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

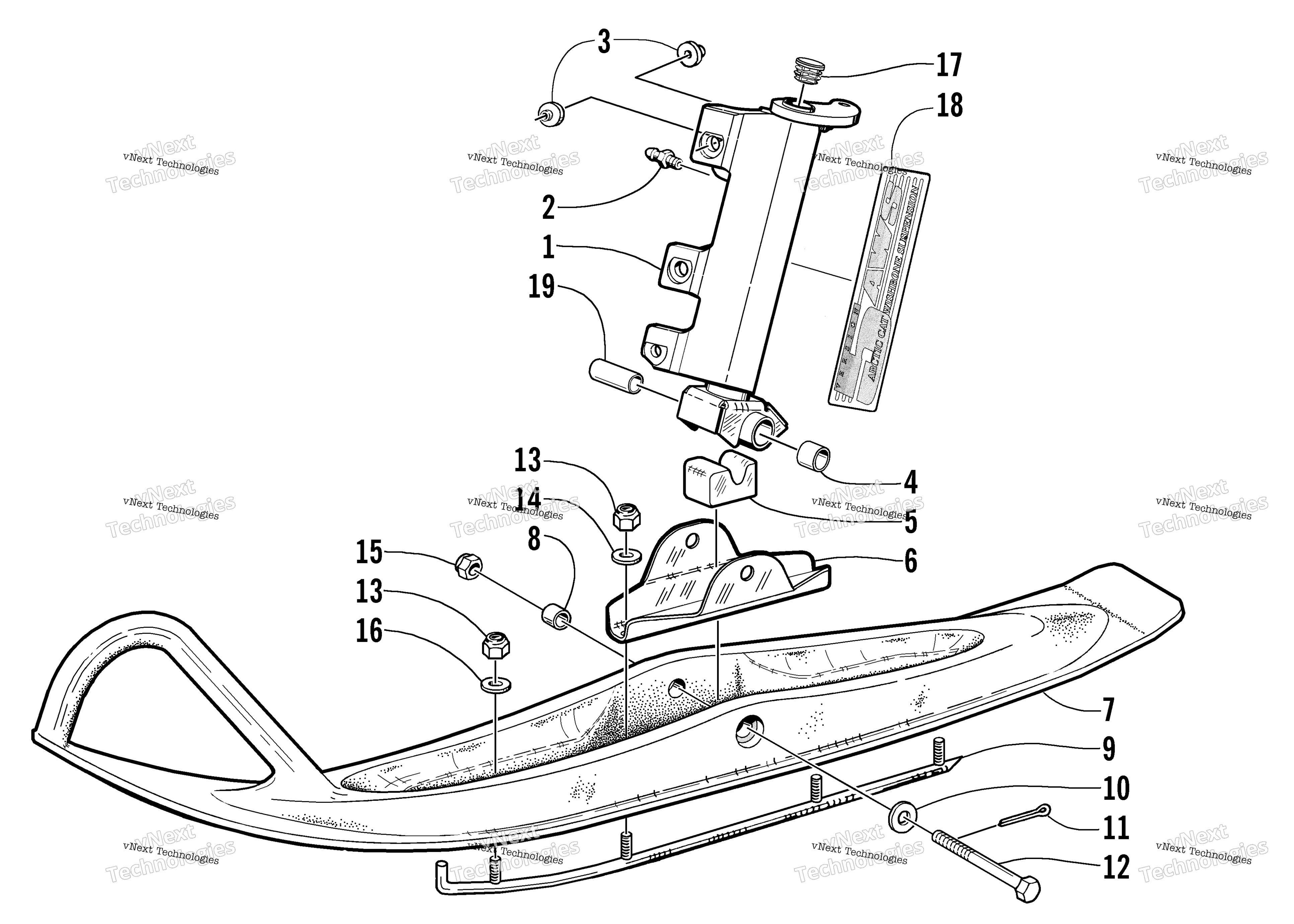

Схема Ski и Spindle узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Стойка ( шпиндель) левая Arctic Cat art. 0703-649
от 33 096 ₽
1
Стойка ( шпиндель) правая Arctic Cat art. 0703-648
от 33 096 ₽
2
Fitting, Grease art. 0623-010
По запросу
3
Insert, Spindle art. 0603-647
По запросу
4
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
5
Damper, Ski art. 1603-257
По запросу
6
Saddle, Ski Black (Black) art. 1603-256
По запросу
7
Ski Black (inc. 8) art. 1603-231
По запросу
8
Insert, Ski art. 1603-258
По запросу
9
Коньки art. 1703-003
от 3 010 ₽
10
Washer art. 8050-307
По запросу
11
Шплинт art. 0123-458
По запросу
12
Болт крепления лыжи Arctic Cat art. 0623-776
По запросу
13
Гайка art. 8040-486
По запросу
14
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
15
Nut, Lock art. 0123-296
По запросу
16
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
17
Cap art. 0623-831
По запросу
18
Decal, "AWS" - Spindle - Left art. 4611-385
По запросу
18
Decal, "AWS" - Spindle - Right art. 4611-384
По запросу
19
AXLE,SPINDLE art. 2603-548
По запросу
