модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

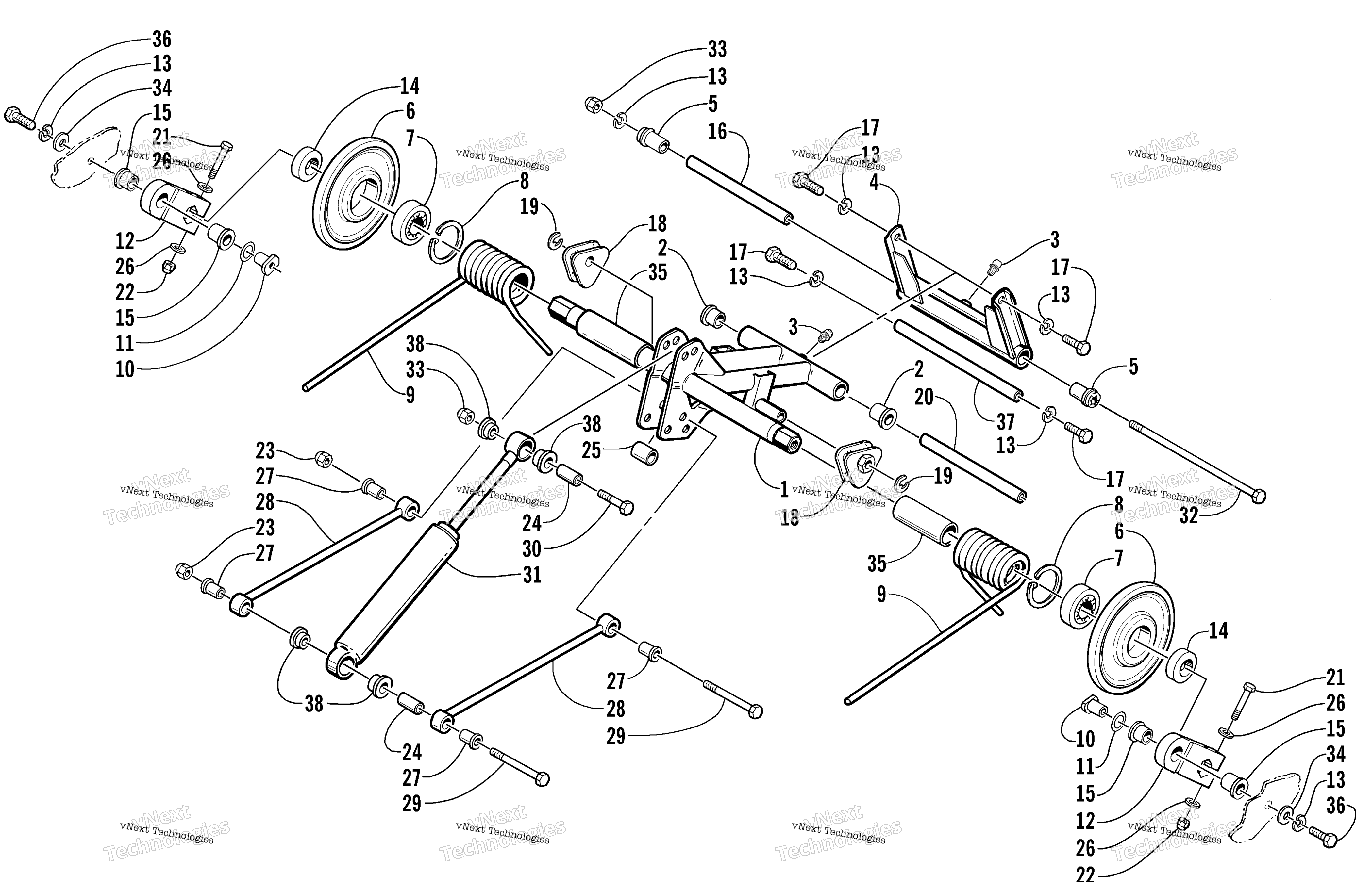

Схема задней части Suspension Rear Arm Assembly для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, IDLER - BLACK FABR (inc. 2 and one No. 3) art. 0704-631
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Arm, Rear (inc. one No. 3) art. 0704-632
По запросу
5
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
6
Wheel, Idler (inc. 7-8) art. 1604-690
от 3 800 ₽
7
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
8
Ring, Retaining art. 0123-798
По запросу
9
SPRING,SUSPENSION-RH-PTD BLK art. 0704-888
По запросу
9
SPRING,SUSPENSION-LH-PTD BLK art. 0704-889
По запросу
10
Axle, Powder Metal art. 1604-181
По запросу
11
Шайба Arctic Cat art. 1604-187
от 368 ₽
12
Offset, Arm (Hex) - Assembly (inc. 15) art. 0704-981
По запросу
13
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
14
Spacer, Pivot Idler Arm art. 1604-507
По запросу
15
Втулка Arctic Cat art. 1604-202
По запросу
16
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
17
Screw, Cap art. 8002-223
По запросу
18
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
18
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
19
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
20
Axle, Aluminum art. 1604-208
По запросу
21
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
22
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
23
Nut, Hex - Thin Lock art. 8041-486
По запросу
24
Палец металлический Arctic Cat art. 1604-185
По запросу
25
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
28
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
29
Screw, Cap art. 8002-233
По запросу
30
Screw, Cap art. 8002-227
По запросу
31
Shock Absorber - Rear Arm (inc. 24 and 38) art. 1604-372
По запросу
32
SCREW,CAP-HH 3/8-16X10 GR 8 Z&Y art. 0623-782
По запросу
33
Гайка art. 8040-486
По запросу
34
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
35
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
36
Болт art. 8002-224
По запросу
37
Axle, Inner art. 0604-930
По запросу
38
Втулка пластиковая Arctic Cat art. 0604-321
По запросу
