модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

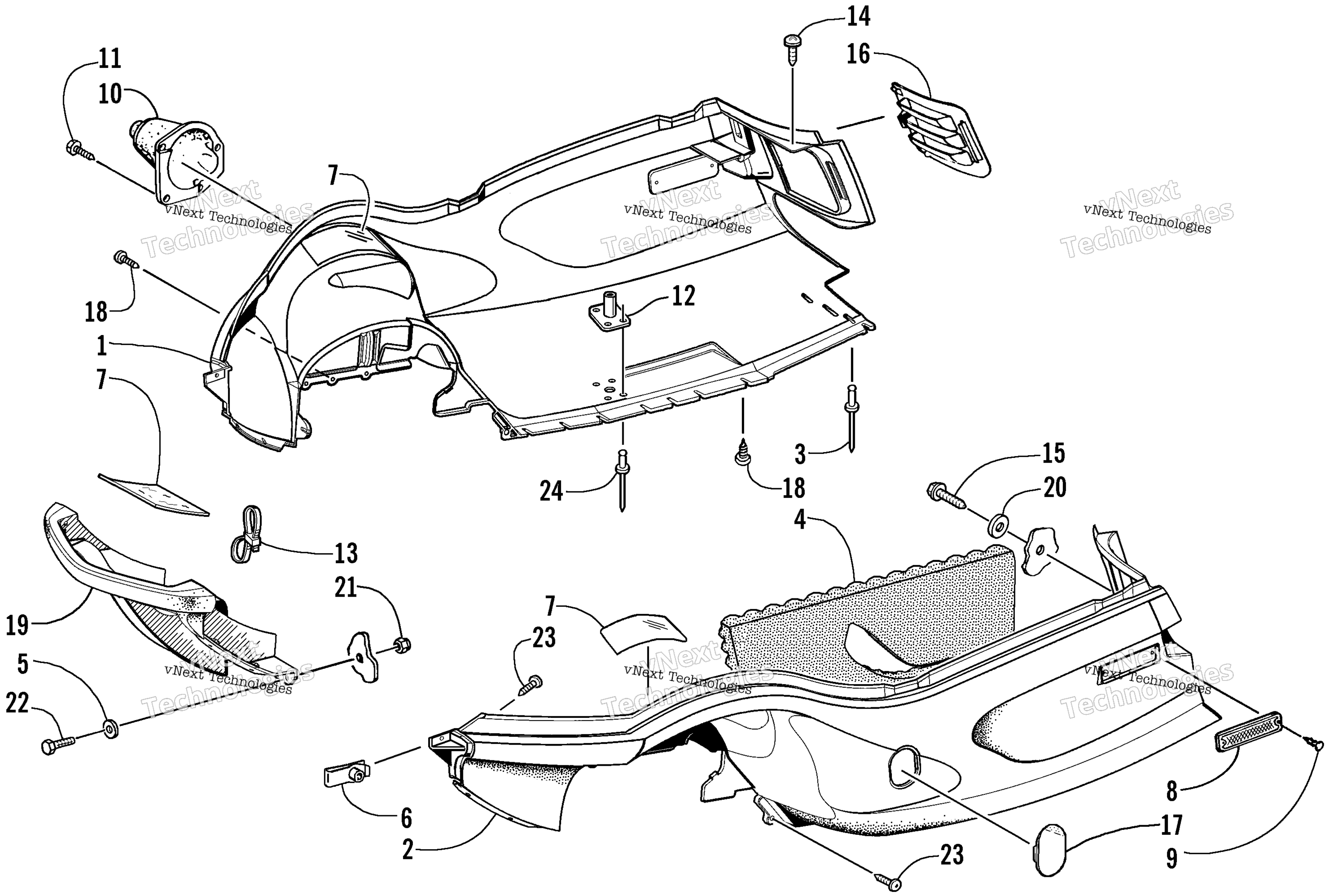

Схема Belly поддон и передний Bumper узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right art. 1706-288
По запросу
2
Belly Pan - Left art. 1706-151
По запросу
3
Клепка art. 8061-508
По запросу
4
Foam, Belly Pan - Left art. 0617-315
По запросу
5
Washer art. 8050-222
По запросу
6
U-Nut art. 0623-427
По запросу
7
Foil, Protective art. 0619-206
По запросу
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
10
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
11
Screw, Self-Tapping art. 0623-564
По запросу
12
Plate, Drain - VEV art. 0712-693
По запросу
13
Cable, Tie - Double Loop art. 0623-285
По запросу
14
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
15
Screw, Self-Tapping art. 0623-647
По запросу
16
Louver, Air-Intake - Left art. 2606-056
По запросу
16
Louver, Air-Intake - Right art. 2606-055
По запросу
17
Panel, Clutch Access art. 2606-063
По запросу
18
Винт Arctic Cat art. 2623-164
от 368 ₽
19
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
20
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Screw, Cap art. 8002-041
По запросу
23
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
24
Rivet art. 8060-510
По запросу
Другие схемы модели
Belly поддон и передний Bumper узел
