модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

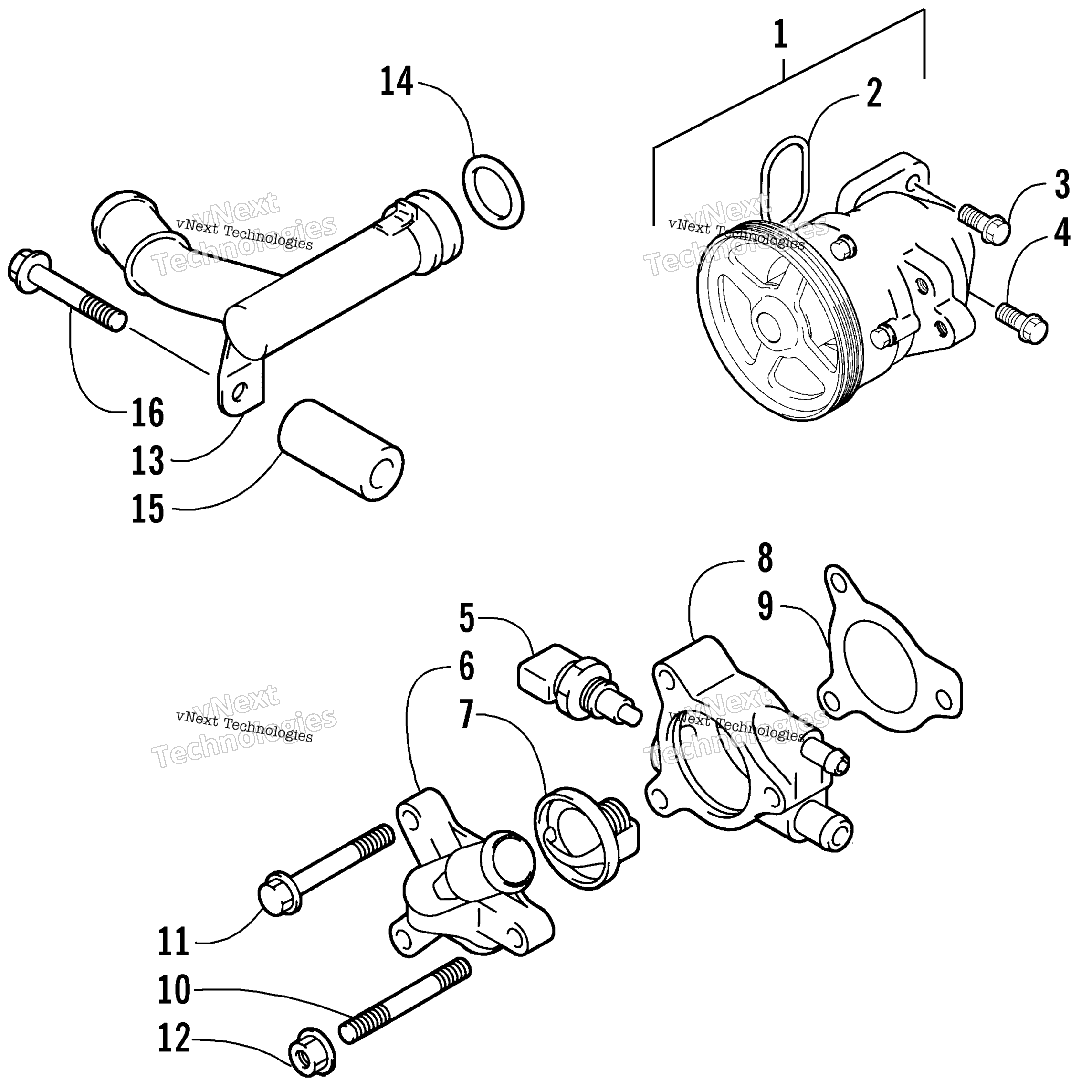

Схема системы охлаждения Pump And Thermostat Assemblies для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Водяная помпа Arctic Cat art. 3007-033
По запросу
2
O-Ring, Water Pump art. 3006-953
По запросу
3
Bolt art. 3008-533
По запросу
4
Bolt, Cylinder Head art. 3007-396
По запросу
5
Датчик температуры Arctic Cat art. 3006-212
По запросу
6
Cap, Thermostat art. 3006-228
По запросу
7
Термостат Arctic Cat art. 3006-230
от 9 377 ₽
8
Case, Thermostat art. 3006-231
По запросу
9
Gasket, Thermostat Case art. 3006-232
По запросу
10
Bolt, Stud art. 3006-375
По запросу
11
Bolt art. 3007-408
По запросу
12
Nut art. 3007-390
По запросу
13
Pipe, Water Inlet art. 3006-233
По запросу
14
O-Ring, Water Inlet Pipe art. 3006-234
По запросу
15
Spacer art. 3006-114
По запросу
16
Bolt, Inlet Pipe art. 3007-399
По запросу
