модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

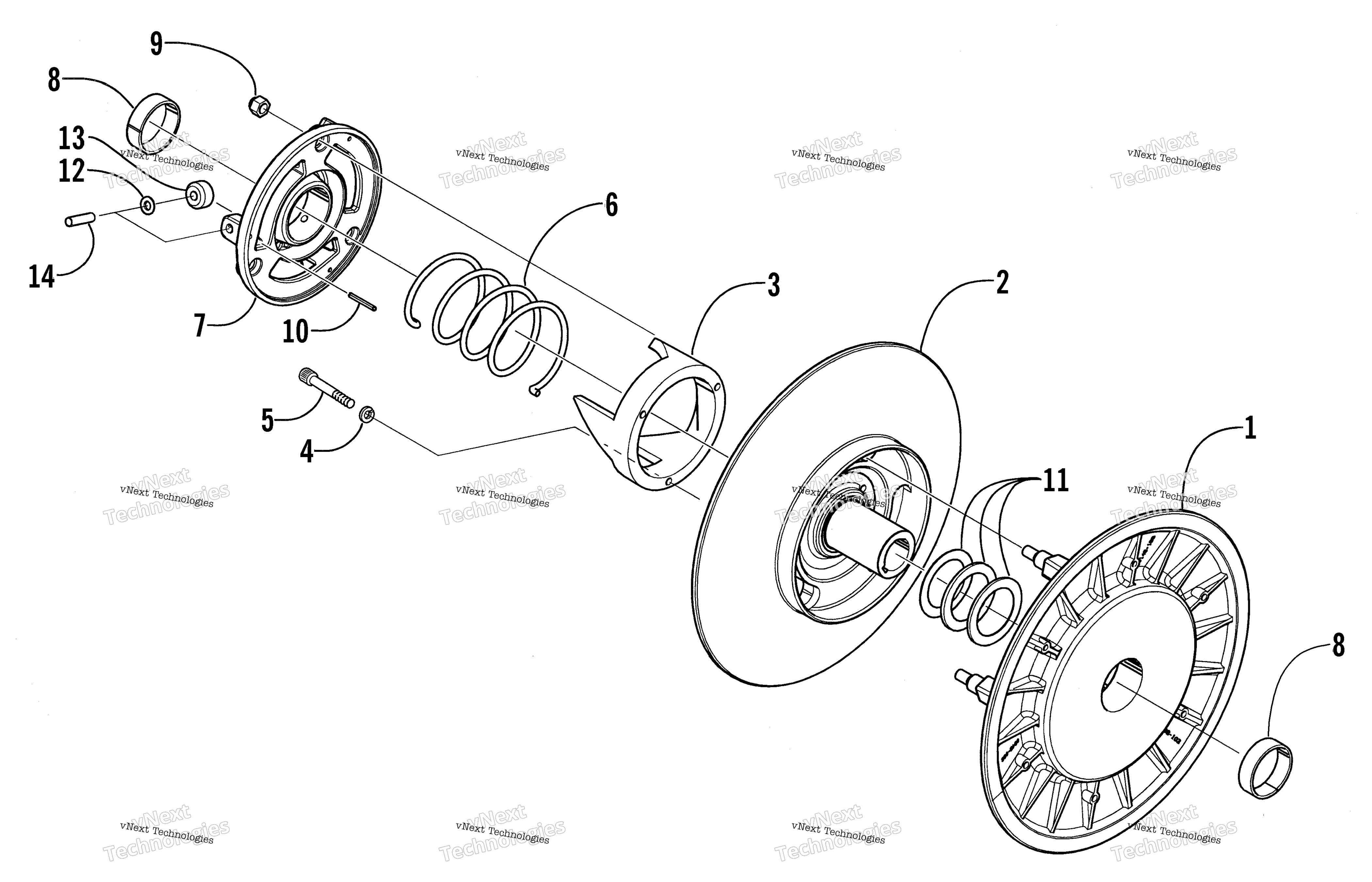

Схема ведомого Clutch для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Sheave, Movable (inc. one No. 8) art. 0748-023
По запросу
2
SHEAVE,STATIONARY-MACH art. 0748-021
По запросу
3
Bracket, Torque 42° (Over 9,000 ft Alt.) art. 0648-026
По запросу
3
Bracket, Torque 45° (5-9,000 ft Alt.) art. 0148-180
По запросу
3
Bracket, Torque - 49° art. 0648-014
По запросу
4
Washer, Lock art. 8051-152
По запросу
5
Screw, Socket Head art. 8005-404
По запросу
6
Spring, Driven - Yellow art. 0148-227
По запросу
7
Plate, Roller - Assembly (inc. one No. 8, 10, and 12-14) art. 0748-018
По запросу
8
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
9
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
10
Шплинт Arctic Cat art. 8070-224
По запросу
11
Шайба 1.51X2.10X.060 Arctic Cat art. 0148-199
По запросу
11
Шайба art. 0148-198
По запросу
12
Washer, Thrust - Cam Roller art. 0648-082
По запросу
13
Ролер ведомого вариатора Arctic Cat art. 0648-079
от 684 ₽
Аналог
684 ₽
Требуется 3 шт.
14
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
726
CLUTCH,DRIVEN-ROLLER (YEL,49,2&1) art. 0726-136
По запросу
