модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

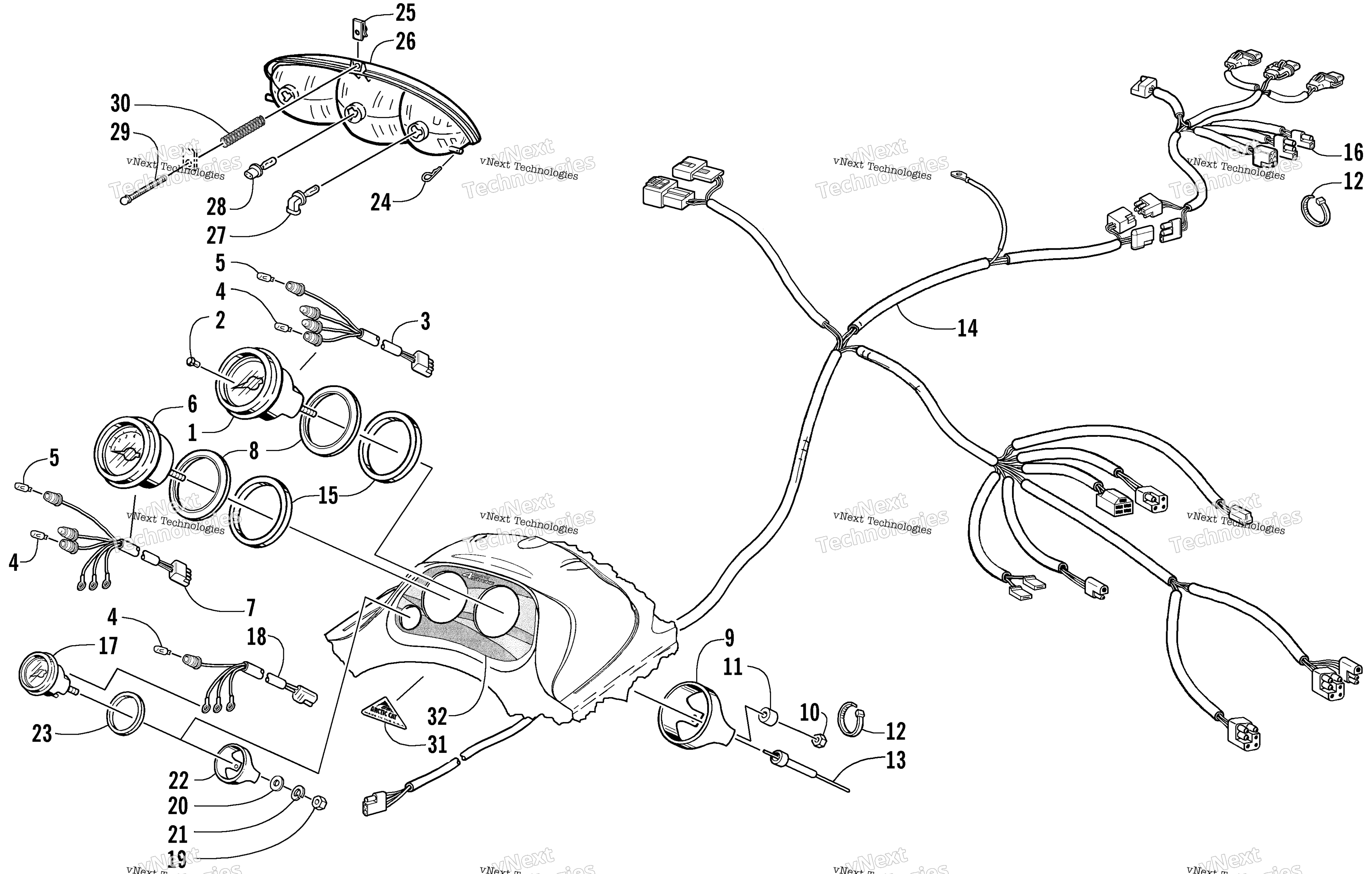

Схема headlight, Instruments, и Wiring Assemblies для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Speedometer (inc. 2-3, three No. 4, and one No. 5) art. 0620-265
По запросу
2
Knob, Tripmeter art. 0620-073
По запросу
3
Harness, Bulb - Speedometer (inc. three No. 4 and one No. 5) art. 0620-266
По запросу
4
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
5
Bulb art. 0230-020
По запросу
6
Tachometer (inc. two No. 4, one No. 5, and 7) art. 0620-259
По запросу
7
Harness, Tachometer (inc. two No. 4 and one No. 5) art. 0620-262
По запросу
8
Прокладка Arctic Cat art. 0620-135
от 578 ₽
9
Держатель спидометра Arctic Cat art. 0620-134
По запросу
10
Nut art. 0623-038
от 110 ₽
11
Spacer art. 1623-041
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
14
Harness, Main art. 0686-758
По запросу
15
Spacer, Gauge art. 2606-388
По запросу
16
Harness, Hood art. 0686-759
По запросу
17
Gauge, Temperature (inc. 18-21) art. 0620-260
По запросу
18
Harness, Temperature Gauge (inc. one No. 4) art. 0620-274
По запросу
19
Nut art. 0623-839
По запросу
20
Washer art. 8050-122
По запросу
21
Washer, Lock art. 8051-122
По запросу
22
Back-Clamp, Fuel Gauge art. 0620-138
По запросу
23
Ring, Rubber Cushion art. 0620-139
По запросу
24
Clip, Hairpin art. 0623-847
По запросу
25
U-Nut art. 0623-757
По запросу
26
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
27
Лампа art. 0609-251
По запросу
28
Лампа фары Arctic Cat art. 0609-252
По запросу
29
Screw, Thumb art. 0623-467
По запросу
30
Spring, Adjuster art. 0623-466
По запросу
31
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
32
Decal, Instrument - Hood art. 4611-096
По запросу
