модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

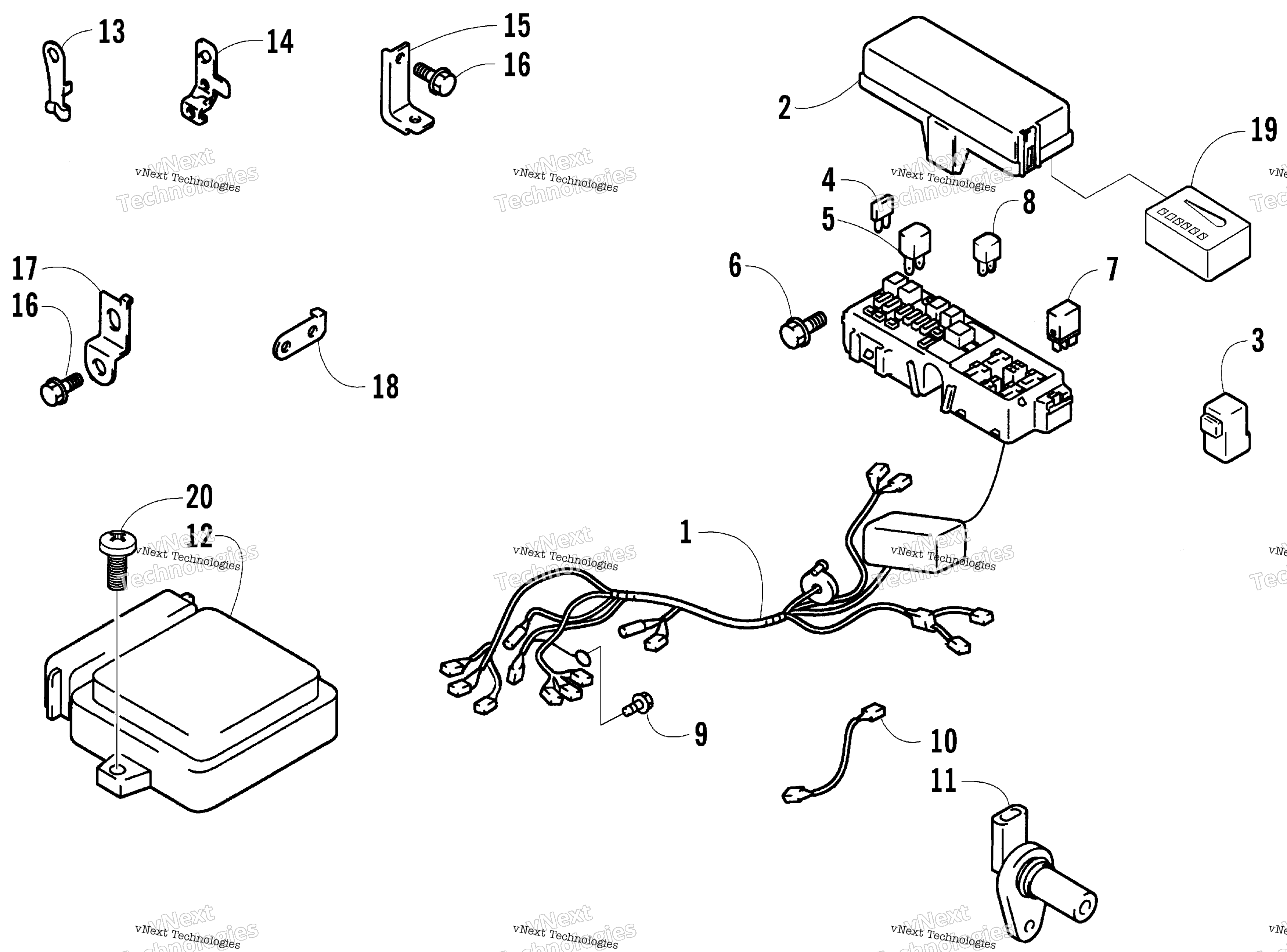

Схема электрооборудования для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness Assembly (inc. 2-6) art. 3006-283
По запросу
2
Cover, Fuse Box art. 3006-288
По запросу
3
Relay Assembly art. 3006-293
По запросу
4
Fuse (15 Amp) art. 3006-368
По запросу
4
Fuse (30 Amp) art. 3006-369
По запросу
5
Fuse (80 Amp) art. 3006-370
По запросу
6
Bolt art. 3006-109
По запросу
7
Relay, SPST-4P - 12 V/35 A art. 0630-286
По запросу
8
Resistor, Ignition - No. 4 art. 3006-308
По запросу
8
Resistor, Ignition - No. 1 art. 3006-305
По запросу
8
Resistor, Ignition - No. 2 art. 3006-306
По запросу
8
Resistor, Ignition - No. 3 art. 3006-307
По запросу
8
Resistor, Ignition - No. N art. 3006-310
По запросу
8
Resistor, Ignition - No. 5 art. 3006-309
По запросу
8
Resistor, Ignition - No. 11 art. 3006-316
По запросу
8
Resistor, Ignition - No. 10 art. 3006-315
По запросу
8
Resistor, Ignition - No. 9 art. 3006-314
По запросу
8
Resistor, Ignition - No. 8 art. 3006-313
По запросу
8
Resistor, Ignition - No. 7 art. 3006-312
По запросу
8
Resistor, Ignition - No. 6 art. 3006-311
По запросу
9
Bolt art. 3007-407
По запросу
10
Wire, Oil Pressure Switch art. 3006-289
По запросу
11
Sensor, Cam Position - Assembly art. 3006-279
По запросу
12
Controller, Injection art. 3006-282
По запросу
13
Clamp, Oil Pressure Switch art. 3006-290
По запросу
14
Bracket, Chain Cover art. 3006-287
По запросу
15
Bracket, Coil art. 3006-286
По запросу
16
Bolt art. 3007-371
По запросу
17
Bracket, Coil art. 3006-285
По запросу
18
Bracket, Engine Harness art. 3006-284
По запросу
19
Foam, Fuse Box Cover art. 0617-429
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
