модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

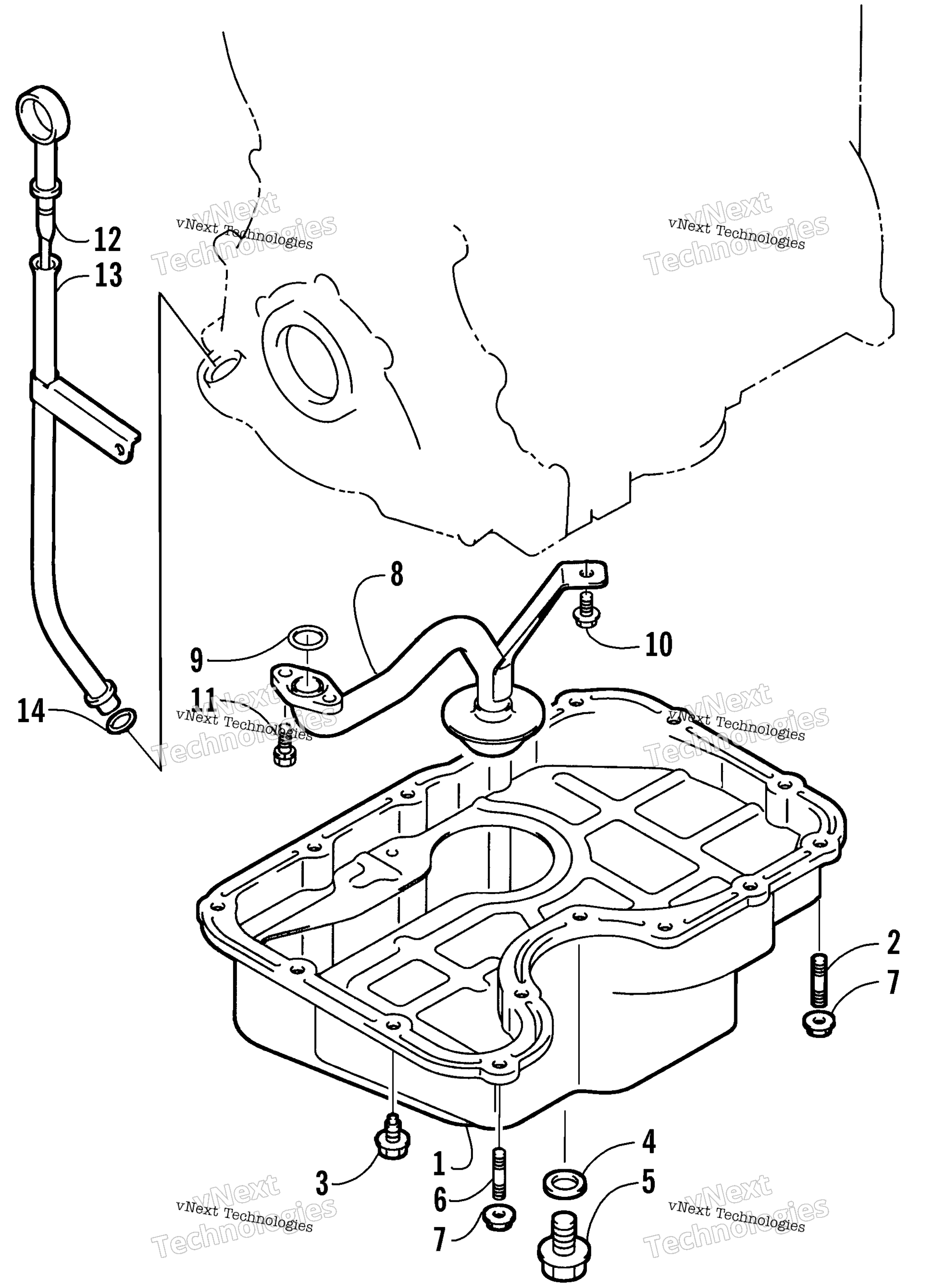

Схема масляный поддон узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pan, Oil art. 3006-142
По запросу
2
Bolt, Stud art. 3006-105
По запросу
3
Bolt art. 3006-107
По запросу
4
Gasket art. 3006-113
По запросу
5
Plug, Oil Drain art. 3006-118
По запросу
6
Bolt, Stud art. 3006-371
По запросу
7
Nut art. 3007-373
По запросу
8
Strainer, Oil Pump art. 3006-223
По запросу
9
O-Ring art. 3006-123
По запросу
10
Bolt art. 3007-371
По запросу
11
Bolt art. 3007-374
По запросу
12
Stick, Oil Level art. 3006-224
По запросу
13
Tube, Oil Level Stick art. 3006-226
По запросу
14
Кольцо Arctic Cat art. 3006-122
По запросу
