модель 2002 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2002ACFLCUSG)

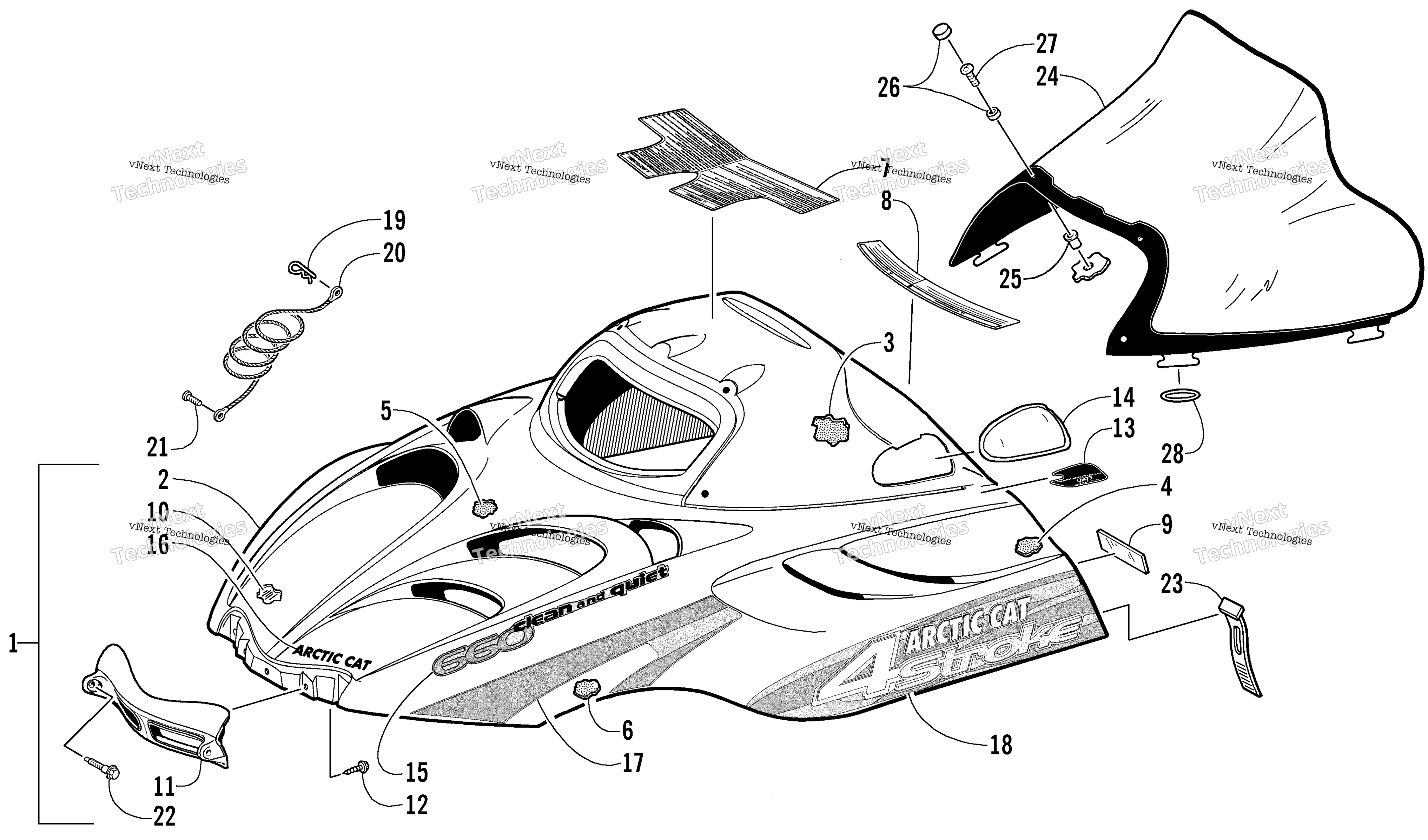

Схема Hood и Windshield узла для 4-STROKE TRAIL (S2002ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals (Black) (inc. 2-18) art. 1718-100
По запросу
2
Hood w/o Decals (Black) (inc. 3-14) art. 1718-102
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-166
По запросу
4
Foam, Hood - Rear - Right art. 0717-140
По запросу
4
Foam, Hood - Front - Left art. 0717-141
По запросу
5
Foam, Hood - Middle art. 0717-138
По запросу
6
Foam, Hood - Front - Right art. 0717-146
По запросу
6
Foam, Hood - Rear - Left art. 0717-147
По запросу
7
Decal, Warning - General and Brake art. 3611-485
По запросу
8
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
9
Decal, Warning - Seating Capacity art. 3611-509
По запросу
10
Foil, Hood - Left art. 1606-939
По запросу
10
Foil, Hood - Right art. 1606-938
По запросу
11
Накладка капота art. 1606-720
По запросу
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
Decal, "ACT" - Hood - Left art. 4611-335
По запросу
13
Decal, "ACT" - Hood - Right art. 4611-334
По запросу
14
INSERT,HOOD-4 STROKE-GRN art. 2706-598
По запросу
15
Decal, Hood - Upper Left art. 4611-101
По запросу
15
Decal, Hood - Upper Right art. 4611-100
По запросу
16
Decal, "Arctic Cat" - Hood art. 4611-097
По запросу
17
Decal, Hood - Middle - Left art. 4611-278
По запросу
17
Decal, Hood - Middle - Right art. 4611-279
По запросу
18
Decal, Hood - Lower Right art. 4611-358
По запросу
18
Decal, Hood - Lower Left art. 4611-359
По запросу
19
Clip, Hairpin art. 0623-805
По запросу
20
Cable, Hood art. 1606-158
По запросу
21
Screw, Self-Tapping art. 0623-057
По запросу
22
Болт крепления капота 1/4-20X1.240 Arctic Cat art. 0623-690
от 3 161 ₽
23
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
24
Сткекло ветровое Arctic Cat art. 2606-432
По запросу
25
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
26
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
27
Screw, Machine art. 0623-902
По запросу
28
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
