модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

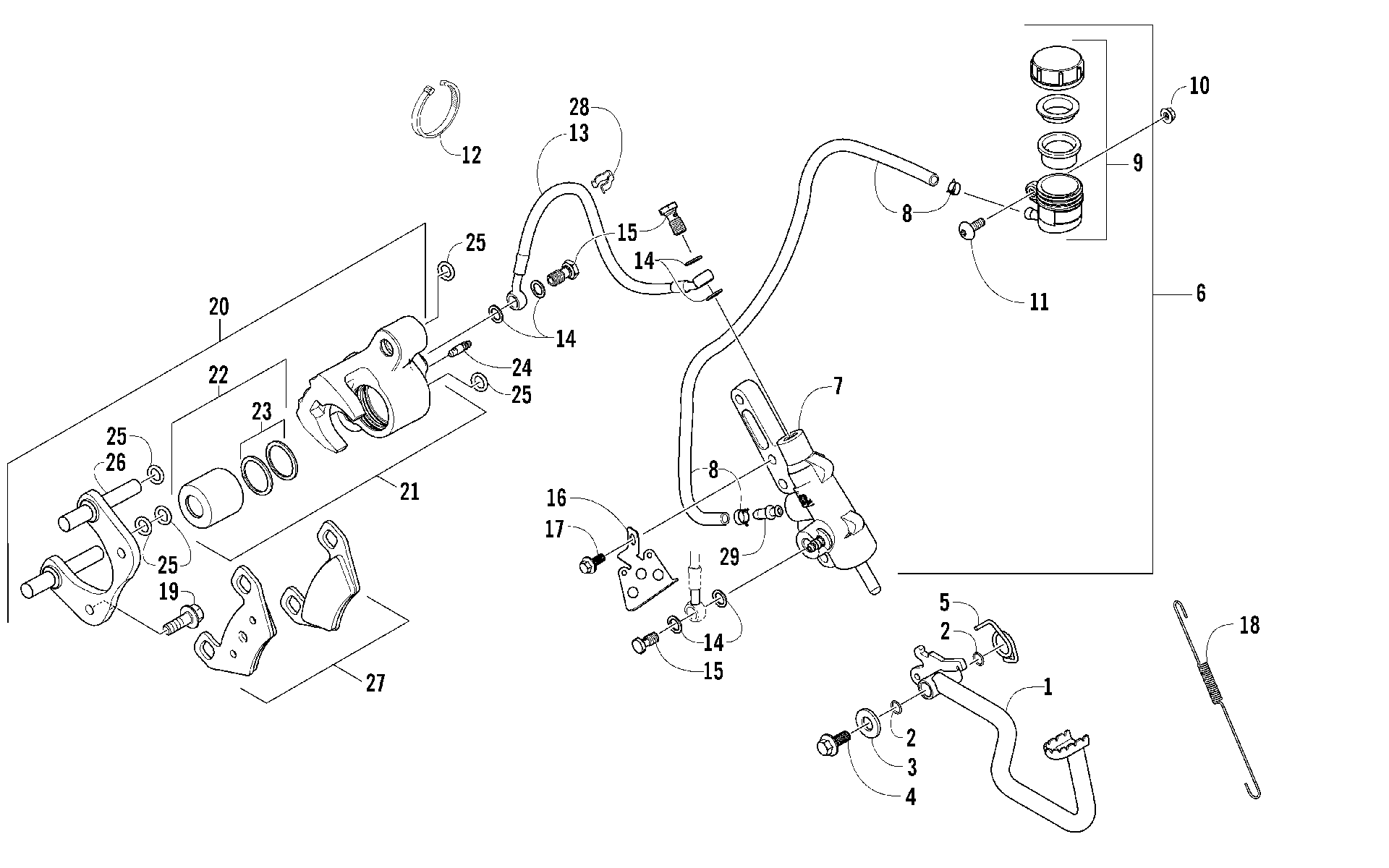

Схема вспомогательный тормоз узел [87166] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![вспомогательный тормоз узел [87166]](/upload/schemas/633c23e19b1f44.50374981.gif)
Номер
Наименование детали
Цена
0
KIT, DIRM II FULLY BLED (DIESEL) art. 1502-175
По запросу
1
Педаль тормоза Arctic Cat art. 1502-063
По запросу
2
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
3
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
4
Болт Arctic Cat art. 8408-816
от 110 ₽
5
SPRING,FOOT BRAKE-BLACK art. 0502-807
По запросу
6
SUBASSY, DIRMC II (inc. 7-9) art. 1502-153
По запросу
7
Master Cylinder Not a Service Part art. -N/A-
По запросу
8
Hose, Brake Fluid Reservoir w/Clamps art. 1502-154
По запросу
9
Тормозной бачок в сборе Arctic Cat art. 1502-155
от 3 875 ₽
10
Nut art. 0623-038
от 110 ₽
11
Винт Arctic Cat art. 8476-616
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
BRAKELINE,35.5",45X45 BANJO,45DEG FITTIN art. 1502-140
По запросу
14
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
15
Болт тормозного шланга Arctic Cat art. 0423-413
от 310 ₽
16
BRACKET,SWITCH-BLACK art. 1502-179
от 1 180 ₽
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Пружина Arctic Cat art. 0502-785
По запросу
19
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
20
Тормозной суппорт Arctic Cat art. 2502-574
По запросу
21
Тормозной супппорт Arctic Cat art. 1436-160
от 29 900 ₽
22
Ремкомплект тормозного суппорта Arctic Cat art. 0502-606
от 7 445 ₽
23
Манжеты тормозного суппорта Arctic Cat art. 0502-607
По запросу
24
Штуцер Arctic Cat art. 0502-609
от 2 006 ₽
25
Ремкомплект тормозного цилиндра Arctic Cat art. 0502-608
от 3 161 ₽
26
Пластина суппорта Arctic Cat art. 0502-605
По запросу
27
Колодка art. 1436-420
от 2 530 ₽
28
CLIP,BRAKE HOSE art. 1502-115
По запросу
29
HOSE ADAPTER SPOUT,90DEG-GROMMET SEAL art. 1502-296
По запросу
