модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

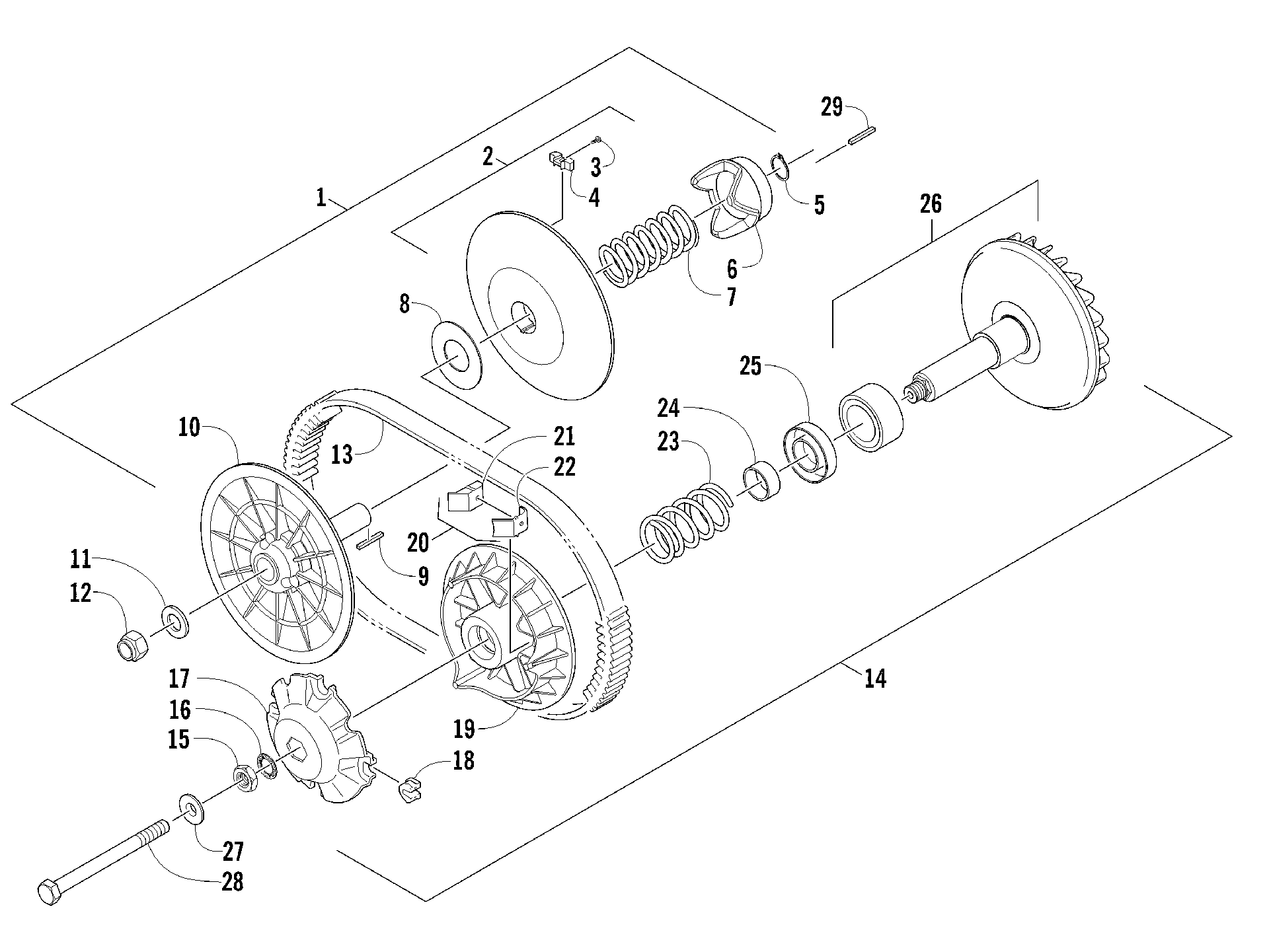

Схема сцепления AND DRIVE BELT ASSEMBLIES [92841] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Сцепление AND DRIVE BELT ASSEMBLIES [92841]](/upload/schemas/633c2b53d2b8e1.99198008.gif)
Номер
Наименование детали
Цена
1
PULLEY,DRIVEN-ASSY (RB 0823-357) (inc. 2-10)(replaces 1502-073) art. 0823-539
По запросу
2
Face, Driven - Movable (inc. 3-4) art. 1502-208
По запросу
3
SCREW,HEX. SOCKET BUTTON HEAD art. 0423-752
По запросу
4
Слайдер вариатора Arctic Cat art. 0823-176
По запросу
5
RING,SNAP art. 0423-751
По запросу
6
CAM art. 1402-630
По запросу
7
SPRING art. 0423-750
По запросу
8
WASHER-SHIM art. 0423-749
По запросу
9
SQUARE KEY 1/4 art. 1402-631
По запросу
10
Face, Driven - Fixed art. 1402-629
По запросу
11
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
12
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
13
Ремень вариатора art. 1402-564
По запросу
14
PULLEY,DRIVE-ASSEMBLY (inc. 15-26) art. 0823-540
По запросу
15
NUT,HEXAGONAL art. 0423-747
По запросу
16
WASHER,LOCK art. 0423-746
По запросу
17
CAP ASSY (inc. 18) art. 1502-207
По запросу
18
SLIDER art. 1402-628
По запросу
19
Face, Drive - Movable art. 1402-625
По запросу
20
BLOCK ASSY (RB 2402-276) (inc. 21-22)(replaces 1502-205) art. 2402-276
По запросу
21
BLOCK ASSY art. -N/A-
По запросу
22
BLOCK ASSY art. -N/A-
По запросу
23
SPRING art. 0423-745
По запросу
24
Spacer art. 1402-624
По запросу
25
SEAT,SPRING art. 1402-623
По запросу
26
FLANGE,FIXED art. 1502-206
По запросу
27
WASHER, HAT art. 0423-733
По запросу
28
HEX HEAD BOLT M12X1.75-140-10.9 art. 0423-673
По запросу
29
KEY,DRIVEN PULLEY-3/16 art. 0423-718
По запросу
