модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

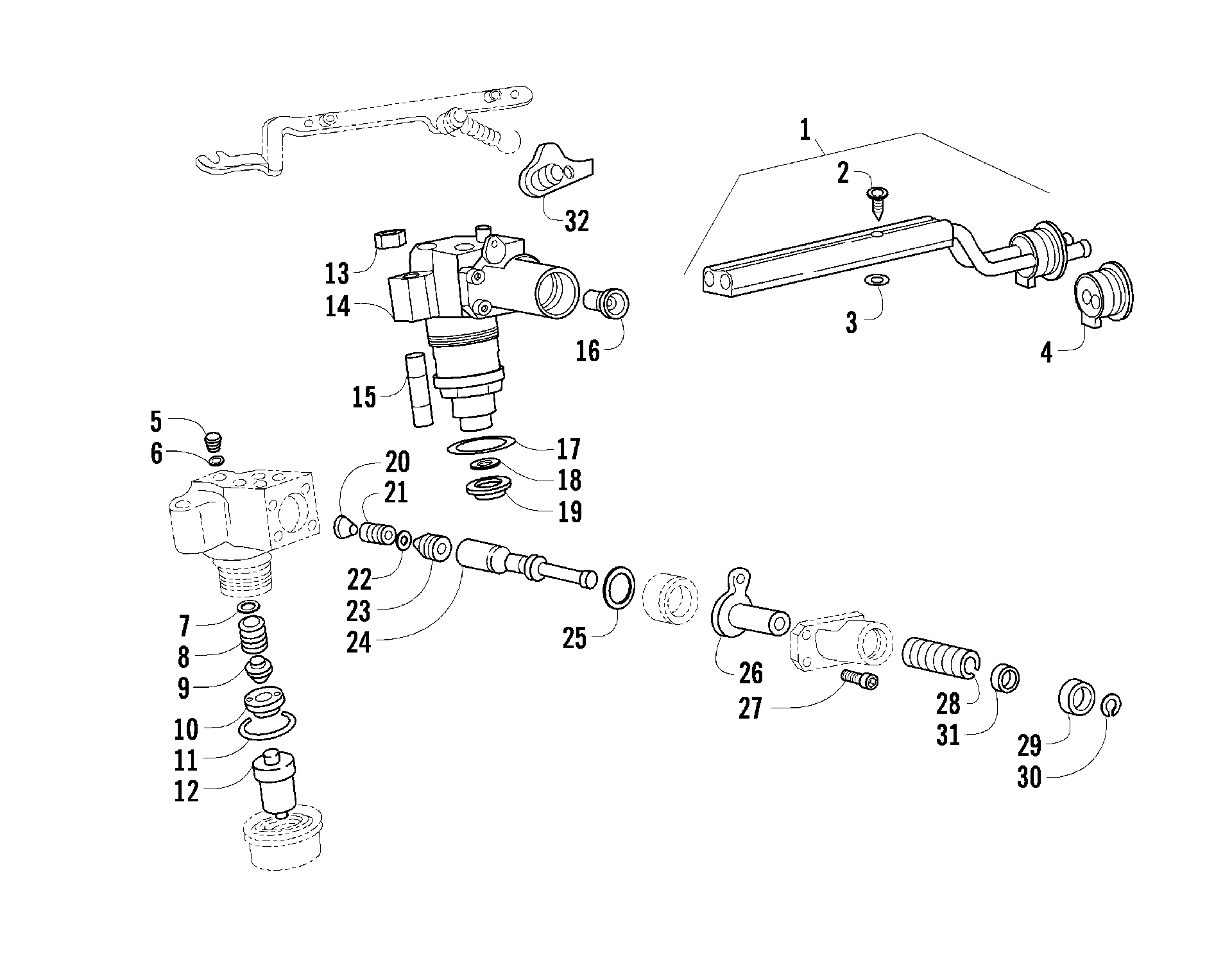

Схема топливной системы INJECTION PUMP ASSEMBLY [96006] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Топливная система INJECTION PUMP ASSEMBLY [96006]](/upload/schemas/633c4259ef27f5.62513421.gif)
Номер
Наименование детали
Цена
1
DELIVERY PIPE (inc. 2-4) art. 3206-092
По запросу
2
Screw, Cap art. 3206-093
По запросу
3
Seal, Ring art. 3206-095
По запросу
4
DELIVERY PIPE SEAL art. 3206-094
По запросу
5
BLEEDING VALVE art. 3206-098
По запросу
6
GASKET art. 3206-126
По запросу
7
ADJ.SPACER 1,40 art. 3206-109
По запросу
7
ADJ.SPACER 2,00 art. 3206-103
По запросу
7
ADJ.SPACER 1,90 art. 3206-104
По запросу
7
ADJ.SPACER 1,80 art. 3206-105
По запросу
7
ADJ.SPACER 1,70 art. 3206-106
По запросу
7
ADJ.SPACER 1,60 art. 3206-107
По запросу
7
ADJ.SPACER 1,50 art. 3206-108
По запросу
7
ADJ.SPACER 1,00 art. 3206-113
По запросу
7
ADJ.SPACER 1,10 art. 3206-112
По запросу
7
ADJ.SPACER 1,20 art. 3206-111
По запросу
7
ADJ.SPACER 1,30 art. 3206-110
По запросу
8
Spring, Pressure Not a Service Part art. -N/A-
По запросу
9
Drive Rod art. 3206-114
По запросу
10
SPACER art. 3206-115
По запросу
11
O RING 25,12X1,78 art. 3206-125
По запросу
12
NOZZLE art. 3206-123
По запросу
13
Nut art. 3206-245
По запросу
14
Pump, Injection - Nozzle art. 3206-102
По запросу
15
Bolt, Stud art. 3206-097
По запросу
16
Tappet art. 3206-133
По запросу
17
O-Ring art. 3206-122
По запросу
18
Gasket, Copper art. 3206-124
По запросу
19
Arrester, Spark art. 3206-059
По запросу
20
Filler art. 3206-116
По запросу
21
DELIVERY VALVE SPRING art. 3206-099
По запросу
22
VALVE GASKET art. 3206-117
По запросу
23
Valve, Delivery art. 3206-100
По запросу
24
Plunger, Injection Not a Service Part art. -N/A-
По запросу
25
SEAL RING 20,35X1,78 art. 3206-118
По запросу
26
GOVERNOR SLEEVE art. 3206-119
По запросу
27
SCREW TCEI M 4 X 12 art. 3206-120
По запросу
28
Spring, Tappet art. 3206-101
По запросу
29
Push Rod Not a Service Part art. -N/A-
По запросу
30
CIRCLIP DIAM. 19 art. 3206-121
По запросу
31
Retainer, Lower art. 3206-375
По запросу
32
LOCKING PLATE art. 3206-127
По запросу
