модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

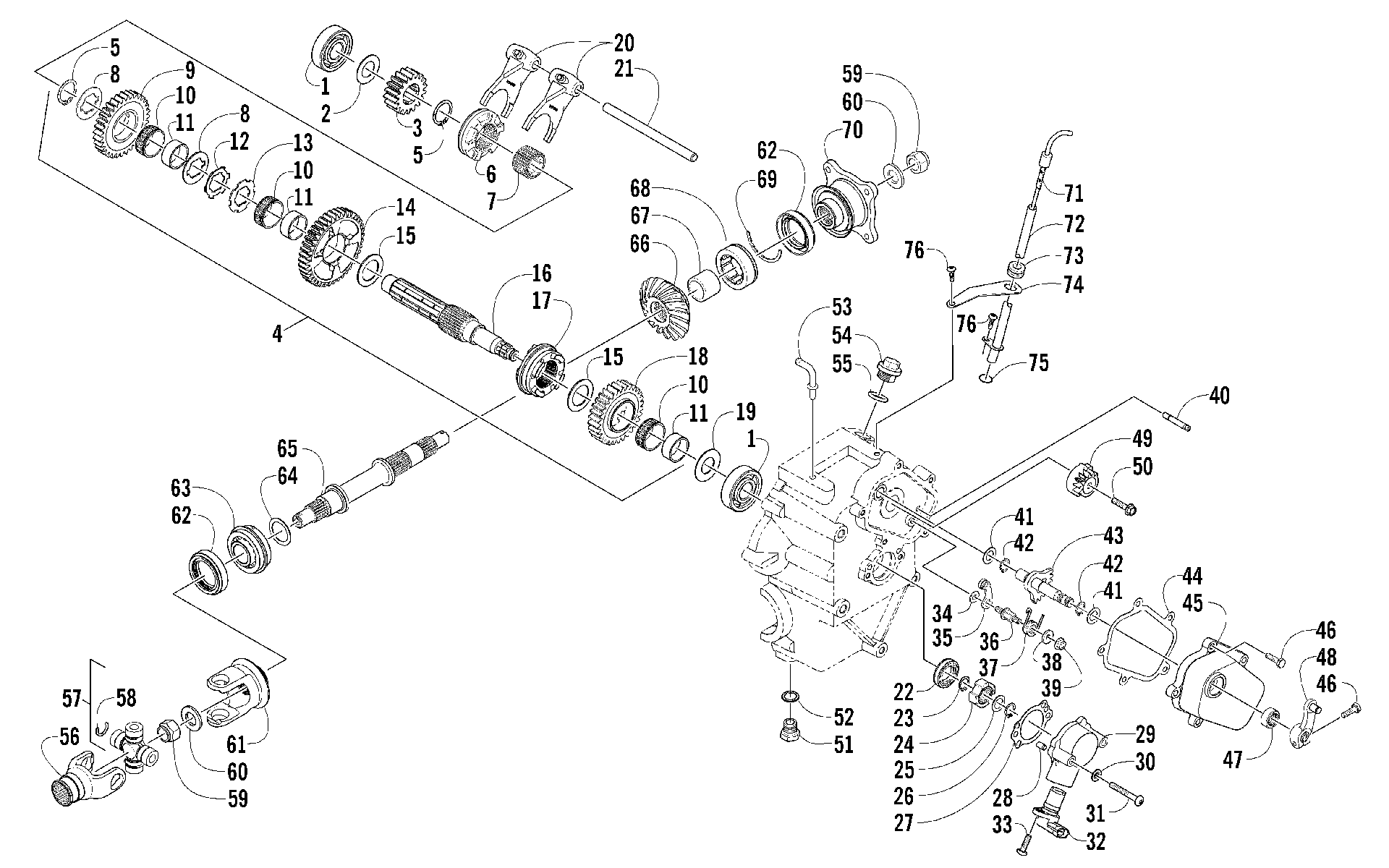

Схема трансмиссии LEFT-SIDE ASSEMBLY [88007] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Трансмиссия LEFT-SIDE ASSEMBLY [88007]](/upload/schemas/633c5d8306c488.80266490.gif)
Номер
Наименование детали
Цена
1
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
2
WASHER,THRUST, SECONDARY TRANSMISSION art. 0828-010
По запросу
3
GEAR,DRV-NO.2 (18 TOOTH) (RB: 0822-140) (18T) art. 1402-558
По запросу
4
COUNTERSHAFT ASSY (NFG) (inc. 5-18) art. 0822-091
По запросу
5
RING, EXTERNAL RETAINING - DSH-25 art. 0831-011
По запросу
6
Шестерня КПП Arctic Cat art. 0822-014
от 10 640 ₽
7
Проставка КПП Arctic Cat art. 0822-045
По запросу
8
Шайба Arctic Cat art. 0828-008
от 890 ₽
9
Шестерня КПП Arctic Cat art. 0822-013
По запросу
10
Подшипник Arctic Cat art. 0832-011
от 1 850 ₽
11
BUSHING art. 0822-005
от 5 400 ₽
12
Шайба Arctic Cat art. 0828-015
от 1 560 ₽
13
Шайба Arctic Cat art. 0828-014
от 2 390 ₽
14
Шестерня Arctic Cat art. 0822-004
от 8 930 ₽
15
SHIM,DRIVE GEAR SPACER art. 0822-046
По запросу
16
Вал КПП Arctic Cat art. 0822-003
По запросу
17
Шестерня Arctic Cat art. 0822-007
от 8 350 ₽
18
Шестерня 30 зубьев Arctic Cat art. 0822-006
По запросу
19
Шайба стальная Arctic Cat art. 0828-011
от 630 ₽
20
FORK,SHIFT R/B 0818-171(replaces 0818-072) art. 0818-171
от 2 390 ₽
21
SHAFT, SHIFT FORK art. 0818-006
от 1 910 ₽
22
Сальник двигателя Arctic Cat art. 0822-052
По запросу
23
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
24
Тригер датчика скорости Arctic Cat art. 0822-050
от 1 796 ₽
25
WASHER, THRUST art. 0828-069
По запросу
26
Стопорное кольцо Arctic Cat art. 0831-039
от 90 ₽
27
GASKET,ODOMETER DRIVE art. 0830-129
По запросу
28
Pin, Dowel art. 0829-023
По запросу
29
HOUSING, SPEEDO SENSOR art. 0822-049
от 2 290 ₽
30
SEAL,FASTENER art. 0830-107
от 420 ₽
31
Винт Arctic Cat art. 8468-645
от 221 ₽
32
Датчик скорости Arctic Cat art. 0824-042
По запросу
33
Screw, Machine art. 8468-620
По запросу
34
WASHER, STEEL, 6 x 14 x .9 art. 0828-038
По запросу
35
Stopper, Cam art. 0818-002
По запросу
36
SUPPORT, CAM STOPPER art. 0818-004
По запросу
37
SPRING, TORSION, CAM ARM(replaces 0818-028) art. 0818-090
По запросу
38
WASHER, STEEL 6 x 16 x 2.5 art. 0828-035
По запросу
39
Гайка Arctic Cat art. 8424-602
от 110 ₽
40
STOP,SPRING-SELECTOR art. 1402-556
По запросу
41
Шайба стальная 12х20х9 art. 0828-036
от 168 ₽
42
RING, EXTERNAL RETAINING - DSH-12 art. 0831-010
По запросу
43
SHAFT, SUB-GEAR SHIFT art. 0818-007
от 2 490 ₽
44
GASKET,COVER-SELECTOR art. 1402-557
По запросу
45
COVER,SELECTOR,GEARBOX-MACH art. 1502-009
По запросу
46
SCREW,CAP-HH M6X1.0X20 CL10.9 Z&BL art. 8405-620
По запросу
47
Сальник Arctic Cat art. 0830-044
от 683 ₽
48
ARM,GEAR SELECT-ASSY art. 0818-164
от 3 890 ₽
49
DETENT CAM,GEAR SHIFT art. 0818-089
По запросу
50
Болт M6 x 1 x 25 Arctic Cat art. 0826-006
По запросу
51
Сливная пробка Arctic Cat art. 0812-006
от 1 491 ₽
52
Прокладка металлическая Arctic Cat art. 0830-017
от 473 ₽
53
BARB, 90 DEGREE art. 1402-102
По запросу
54
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
55
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
56
Вилка переднего кардана Arctic Cat art. 0819-063
По запросу
57
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
58
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
59
Гайка кардана Arctic Cat art. 0827-013
от 250 ₽
60
Шайба 16.3x30x3 Arctic Cat art. 0828-020
от 420 ₽
61
Вилка кардана Arctic Cat art. 0819-061
По запросу
62
Сальник Arctic Cat art. 0830-043
от 720 ₽
63
Подшипник Arctic Cat art. 0832-107
По запросу
64
SHIM, 25 x 34 x 1.00 art. 0828-026
По запросу
65
Shaft, Output - Secondary art. 1402-554
По запросу
66
GEAR,(USE 0822-146-H1, 0822-147-H2) art. 0819-002
По запросу
67
SLEEVE,BEARING art. 1402-555
По запросу
68
Подшипник Arctic Cat art. 0832-016
от 2 820 ₽
69
RING, DRIVEN BEARING art. 0819-011
По запросу
70
Муфта Arctic Cat art. 0819-005
от 3 790 ₽
71
DIPSTICK art. 0470-689
По запросу
72
TUBE,DIPSTICK-BLACK art. 2506-388
По запросу
73
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
74
BRKT,DIPSTICK TUBE - PTD art. 2506-445
По запросу
75
O-RING,12.7 X 1.78 art. 0423-715
По запросу
76
Винт Arctic Cat art. 0423-396
от 473 ₽
