модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

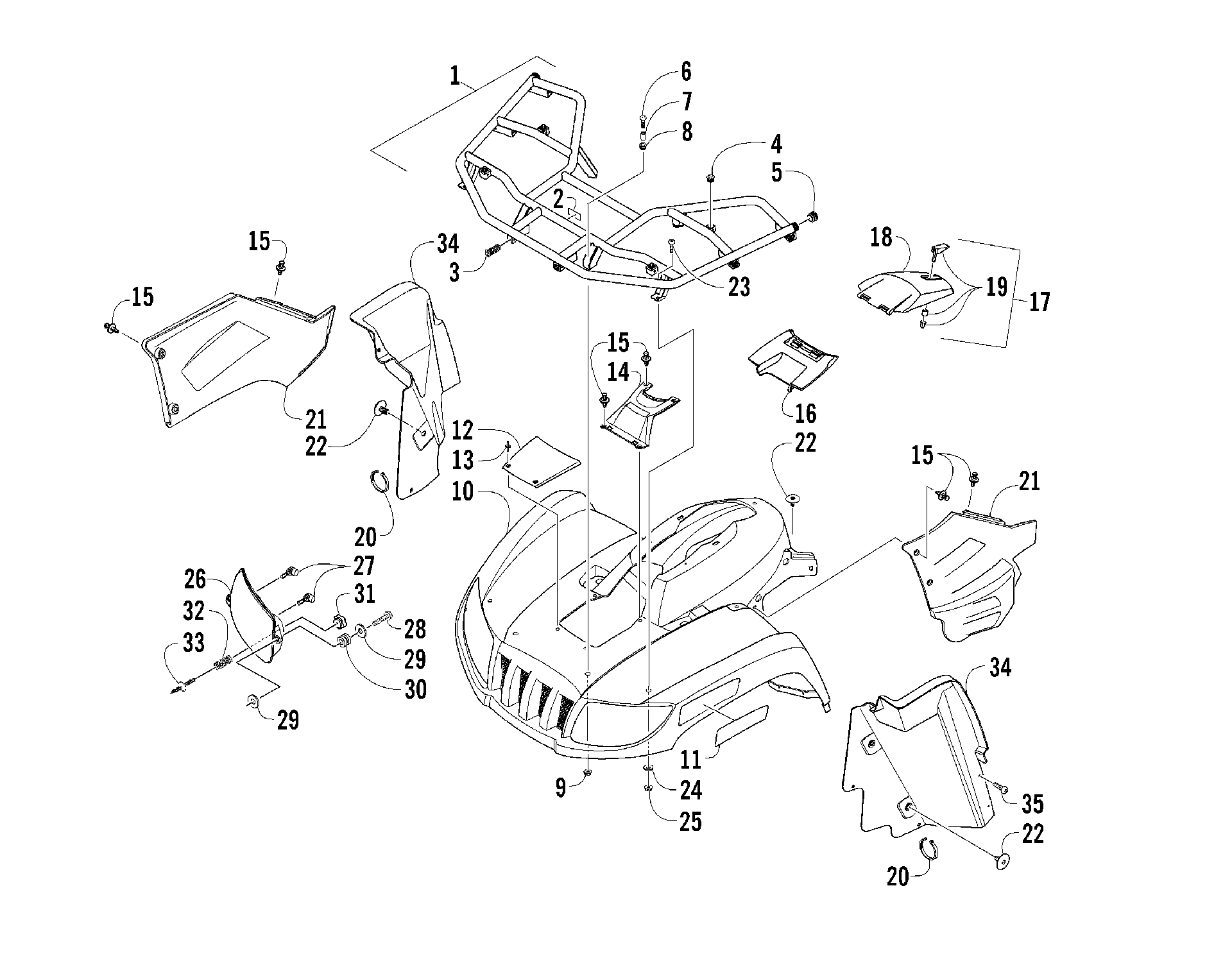

Схема передней части BODY PANEL ASSEMBLY [87118] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Передняя часть BODY PANEL ASSEMBLY [87118]](/upload/schemas/633c3c71712505.61713355.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT-ASSEMBLY(W/O FENCE) (inc. 2-5) art. 1506-883
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
BUSHING,RACK FRAME art. 2406-014
По запросу
4
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
5
PLUG,PLASTIC(1.00" Round Tube) art. 1441-049
По запросу
6
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
7
Втулка крепежная Arctic Cat art. 0423-669
По запросу
8
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
9
Nut, Hex art. 8432-802
По запросу
10
FENDER,FRONT RED-ASSY (inc. 11) art. 0518-072
По запросу
11
REFLECTOR,FRONT-RH art. 0411-818
По запросу
11
REFLECTOR,FRONT-LH art. 0411-819
По запросу
12
Крышка доступа к радиатору Arctic Cat art. 1406-358
По запросу
13
Клипса Arctic Cat art. 0423-535
от 263 ₽
14
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
15
Клипса Arctic Cat art. 0623-362
от 90 ₽
16
Крышка бардачка Arctic Cat art. 0470-513
По запросу
17
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
18
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
19
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
20
Зажим Arctic Cat art. 0123-788
По запросу
21
PANEL,SIDE-RH (BLACK) art. 2406-404
По запросу
21
PANEL,SIDE-LH (BLACK) art. 2406-405
По запросу
22
Винт Arctic Cat art. 0423-101
от 263 ₽
23
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
24
Washer art. 8050-222
По запросу
25
Гайка Arctic Cat art. 0423-540
По запросу
26
HEADLIGHT,RH-ASSY (inc. 27) art. 0509-044
от 6 950 ₽
26
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
27
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
28
Screw, Self-Tapping art. 0623-785
По запросу
29
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
30
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
31
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
32
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
33
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
34
PANEL,SPLASH-LH ASSEMBLY art. 2506-383
По запросу
34
PANEL,SPLASH-RH-ROUTED art. 2506-434
По запросу
35
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
