модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

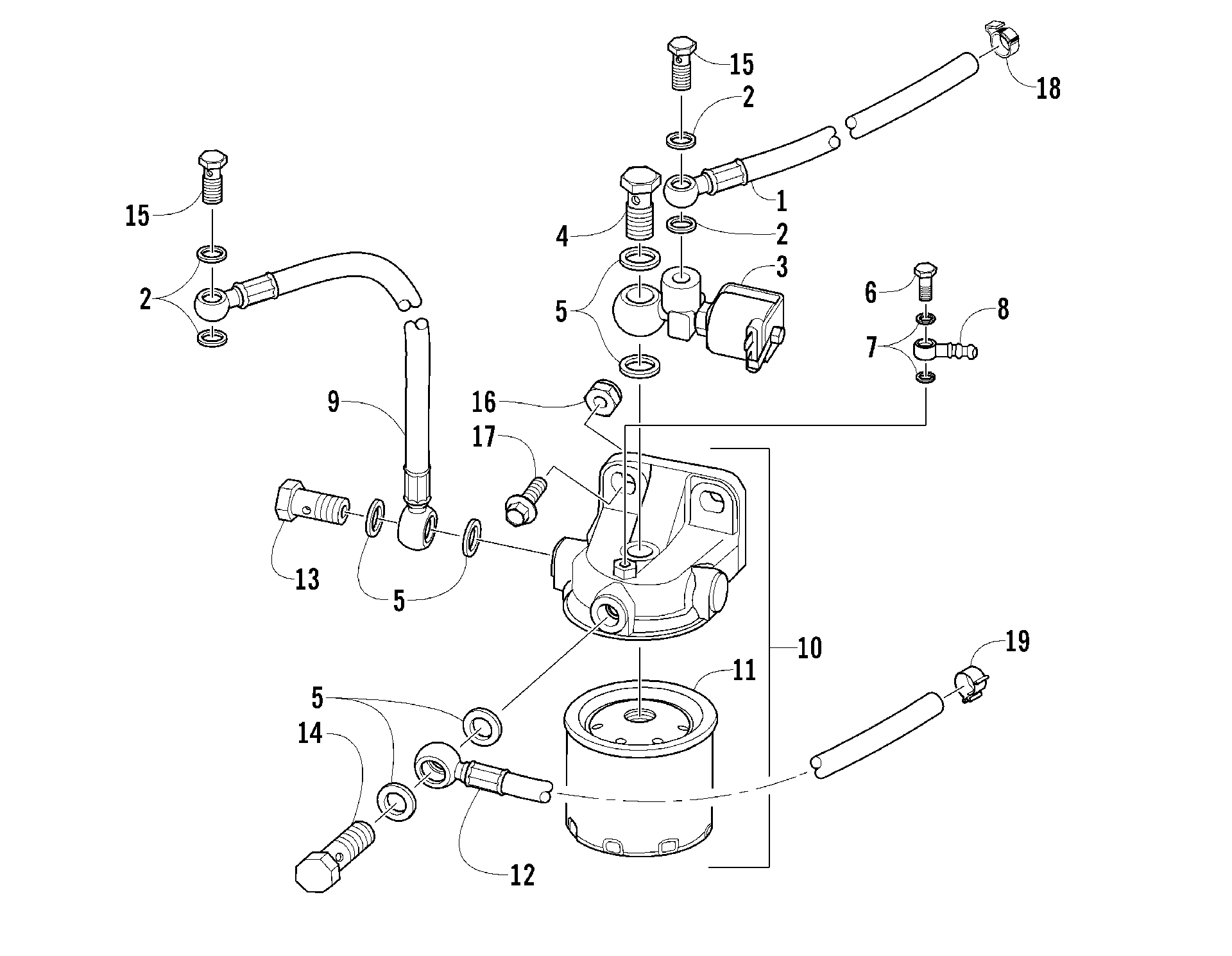

Схема топливный FILTER, ELECTRO VALVE, и HOSES узел [88003] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![топливный FILTER, ELECTRO VALVE, и HOSES узел [88003]](/upload/schemas/633c4126af81b4.87064351.gif)
Номер
Наименование детали
Цена
1
HOSE,FUEL art. 3206-014
По запросу
2
SEAL,HOSE SCREW art. 3206-010
По запросу
3
VALVE,ELECTRIC art. 3206-002
По запросу
4
Bolt, Banjo-Fitting art. 3206-003
По запросу
5
SEAL,HOSE SCREW art. 3206-004
По запросу
6
SCREW,HOSE art. 3206-006
По запросу
7
SEAL,HOSE SCREW art. 3206-007
По запросу
8
FITTING,HOSE art. 3206-008
По запросу
9
HOSE,FUEL art. 3206-015
По запросу
10
BODY,FUEL FILTER (inc. 11) art. 3206-001
По запросу
11
Фильтр топливный Arctic Cat art. 3206-012
от 9 377 ₽
12
HOSE, FUEL art. 3206-013
По запросу
13
SCREW,HOSE art. 3206-011
По запросу
14
SCREW,HOSE-W/VALVE art. 3206-005
По запросу
15
Bolt, Banjo-Fitting art. 3206-009
По запросу
16
Nut, Hex art. 8432-802
По запросу
17
Болт Arctic Cat art. 8408-825
По запросу
18
Clamp, Hose art. 0124-045
По запросу
19
CLAMP,SNAP-9 MM art. 0423-670
По запросу
