модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

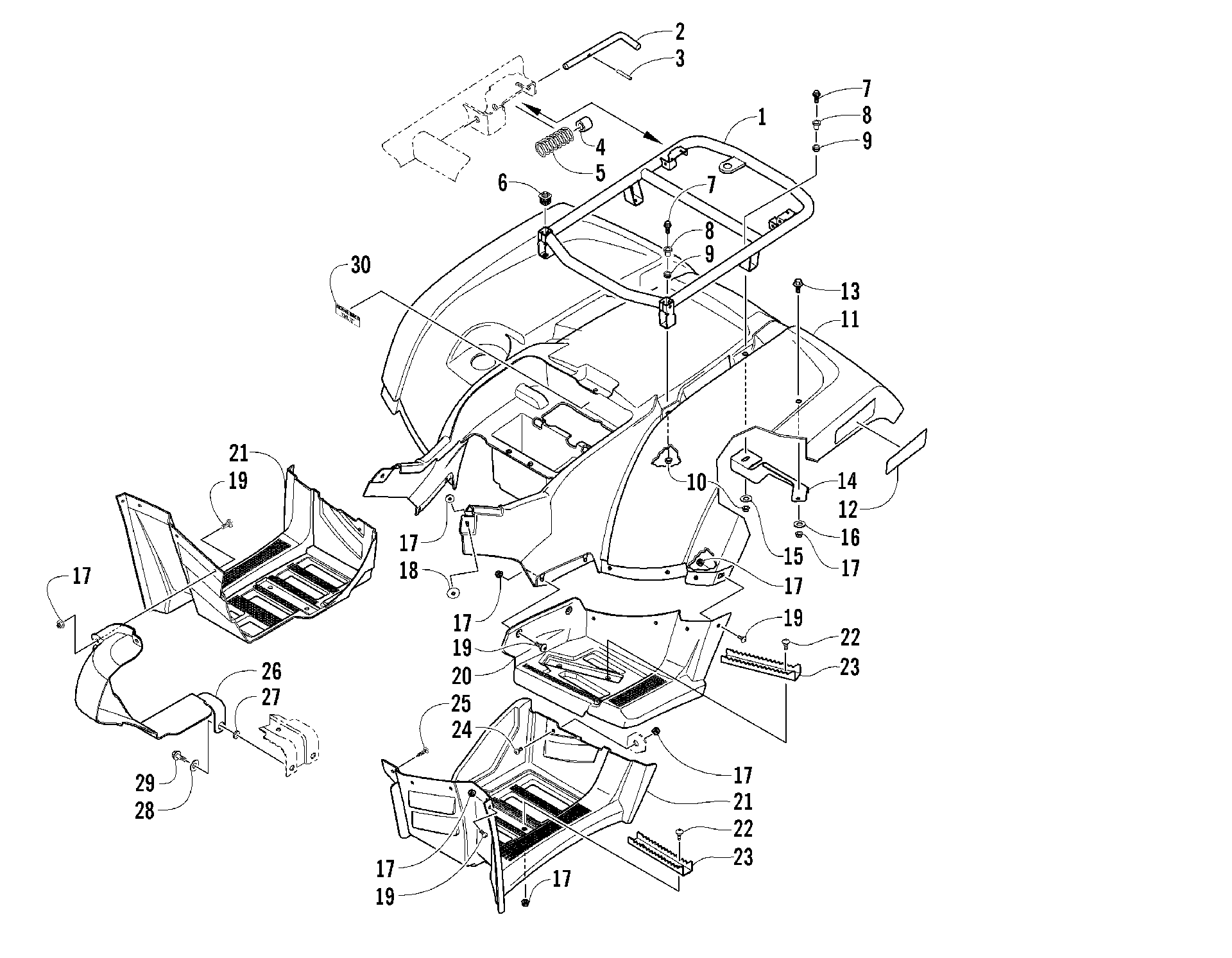

Схема задний кузов панель узел [87119] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![задний кузов панель узел [87119]](/upload/schemas/633c4cf195ea05.73251205.gif)
Номер
Наименование детали
Цена
1
Rack, Rear Frame - Assembly (inc. 2-6) art. 2506-221
По запросу
2
PIN,MRP-ASSY (inc. 3) art. 0541-504
По запросу
3
PIN,ROLL-2.5MM art. 0423-635
По запросу
4
COLLAR,SEAT LATCH art. 0423-677
По запросу
5
SPRING,MRP LATCH art. 0423-636
По запросу
6
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
7
Screw, Cap art. 8410-835
По запросу
8
Втулка крепежная Arctic Cat art. 0423-669
По запросу
9
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
10
Nut, Hex art. 8432-802
По запросу
11
FENDER,REAR RED-ASSY(TRV) (inc. 12) art. 0518-079
По запросу
12
Отражатель задний правый Arctic Cat art. 1411-592
По запросу
12
Отражатель задний левый Arctic Cat art. 1411-593
По запросу
13
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
14
BRACKET,REAR FENDER SUPPORT-LH-PAINTED art. 2506-093
По запросу
14
BRACKET,REAR FENDER SUPPORT-RH-PAINTED art. 2506-092
По запросу
15
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
16
Washer art. 8050-222
По запросу
17
Гайка Arctic Cat art. 0423-540
По запросу
18
Винт Arctic Cat art. 0423-101
от 263 ₽
19
Болт Arctic Cat art. 0423-419
По запросу
20
FOOTWELL,REAR-RH art. 2406-042
По запросу
20
FOOTWELL,REAR-LH art. 2406-043
По запросу
21
Подножка левая Arctic Cat art. 8506-667
По запросу
21
FOOTWELL,RIGHT ROUTING art. 2506-193
По запросу
22
Болт Arctic Cat art. 0423-355
По запросу
23
Подножка черная art. 5506-497
от 1 848 ₽
24
Винт Arctic Cat art. 8477-620
от 168 ₽
25
SCREW,SELF TAP-PHPNH12-14X3/4 AB BLK art. 0423-719
По запросу
26
PANEL, SPLASH art. 2406-531
По запросу
27
BUSHING,SPLASH PANEL art. 0405-261
По запросу
28
Washer art. 8050-282
По запросу
29
Болт Arctic Cat art. 8409-020
от 110 ₽
30
DECAL,STORAGE(700 DIESEL) art. 1411-508
По запросу
