модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

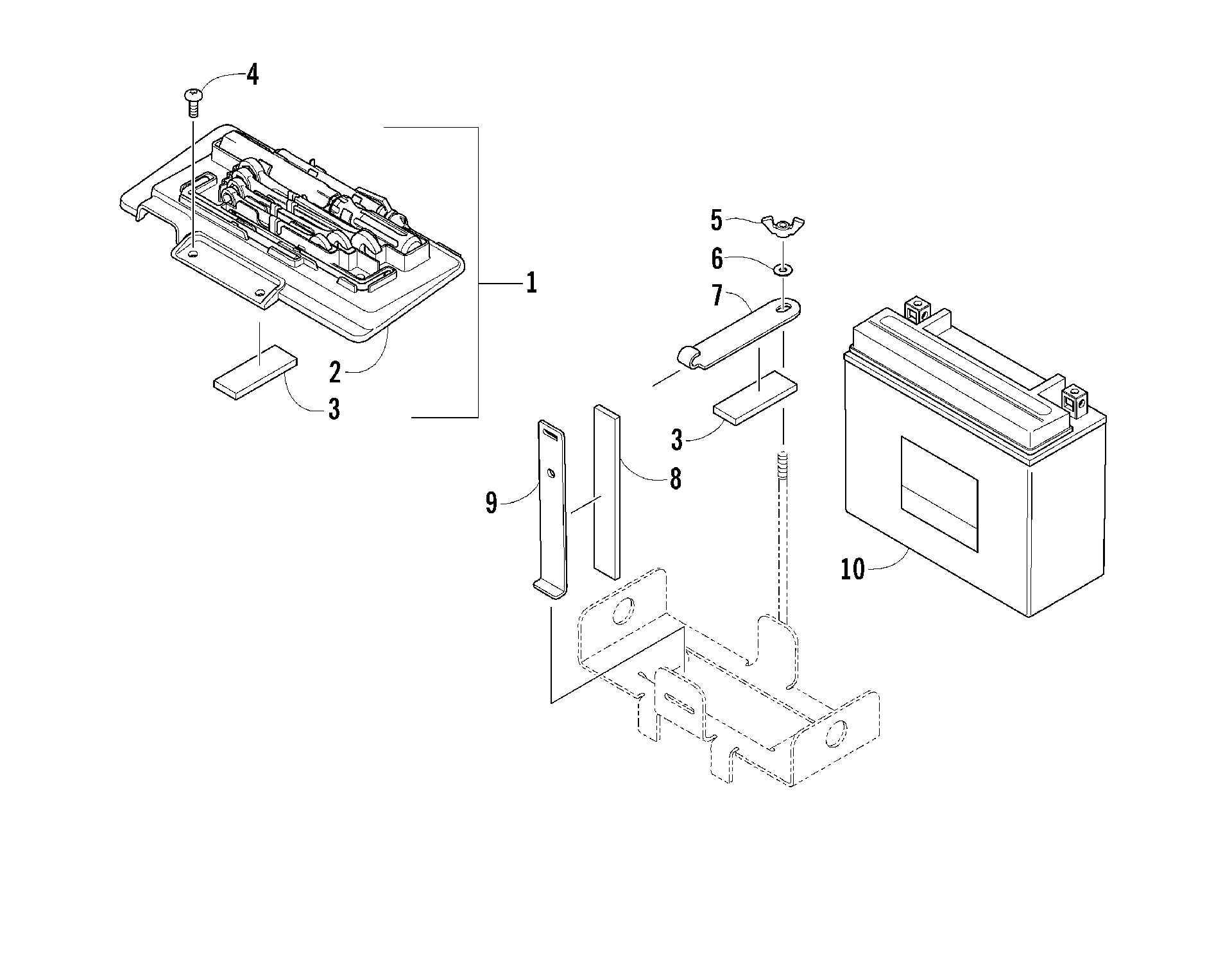

Схема аккумулятора ASSEMBLY [87128] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Аккумулятор ASSEMBLY [87128]](/upload/schemas/633c24ca5f3d95.71114074.gif)
Номер
Наименование детали
Цена
0
KIT, TOOL Not Illustrated art. 0444-122
По запросу
1
TRAY,TOOL-ASSY (inc. 2-3) art. 5993-040
По запросу
2
Крышка АКБ , инструментальный поддон Arctic Cat art. 4406-136
По запросу
3
PAD,BATTERY-TOP FR art. 0406-288
По запросу
4
Болт Arctic Cat art. 8476-620
По запросу
5
Nut, Wing art. 0623-325
По запросу
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Hold-Down, Battery - Top art. 0645-243
По запросу
8
PAD,BATTERY-TOP RR art. 0406-289
По запросу
9
Пластина крепления АКБ Arctic Cat art. 0645-311
от 4 179 ₽
10
Battery art. 0745-230
По запросу
