модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

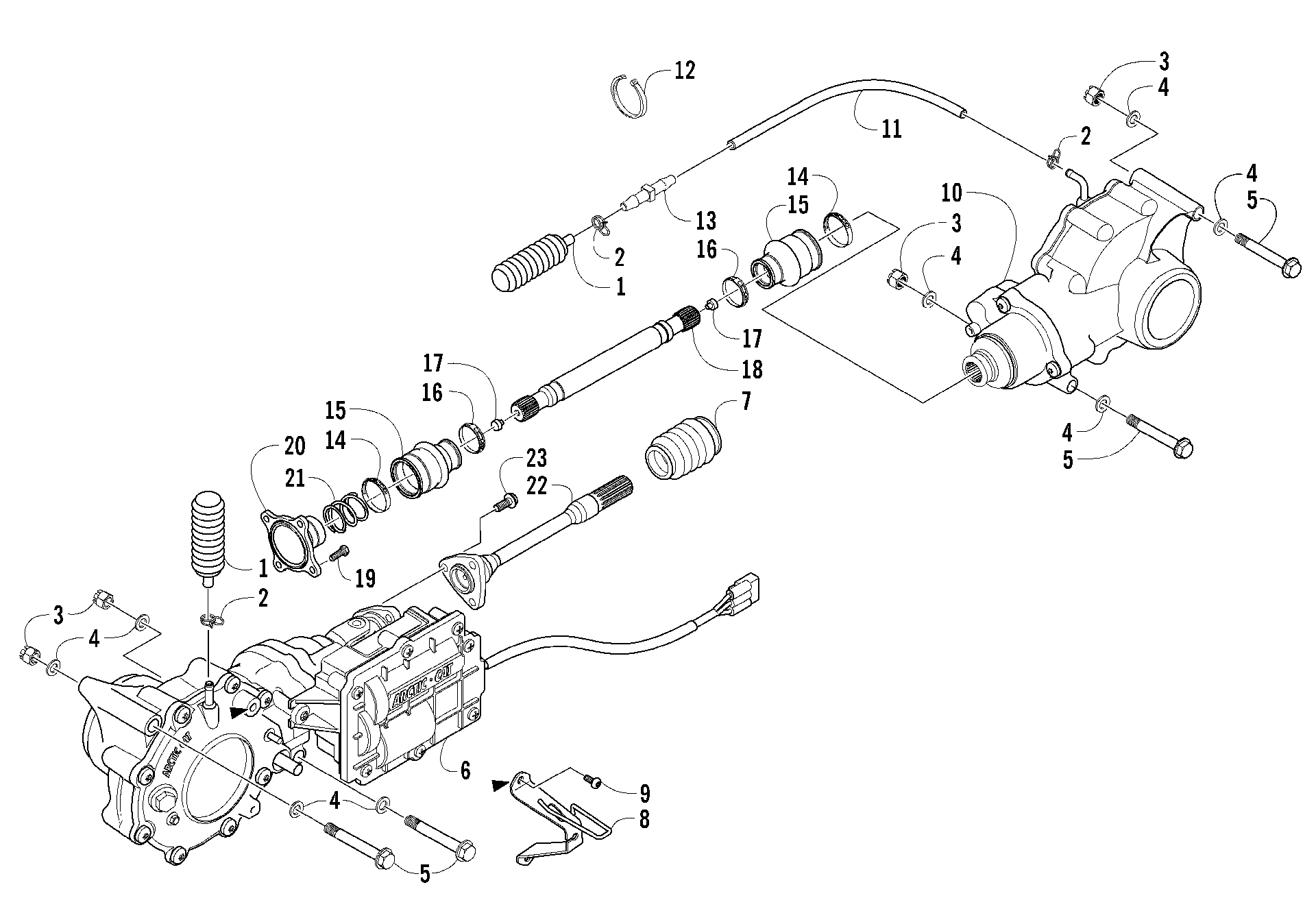

Схема трансмиссии ASSEMBLY [87132] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [87132]](/upload/schemas/633c33d9678a89.29807916.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
GEARCASE,FRONT(3.6)-ASSY art. 0502-975
По запросу
7
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
8
PLATE,CABLE-BLACK art. 0502-500
По запросу
9
Винт Arctic Cat art. 0423-396
от 473 ₽
10
GEARCASE,REAR(3.6-H1) art. 1502-402
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
14
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
15
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
16
Хомут Arctic Cat art. 0423-411
По запросу
17
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
18
SHAFT,PROPELLER-REAR art. 1402-507
По запросу
19
Болт Arctic Cat art. 8408-820
от 110 ₽
20
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
21
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
22
SHAFT,PROPELLER-FRONT art. 0502-976
По запросу
23
Screw, Cap art. 8409-025
По запросу
