модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

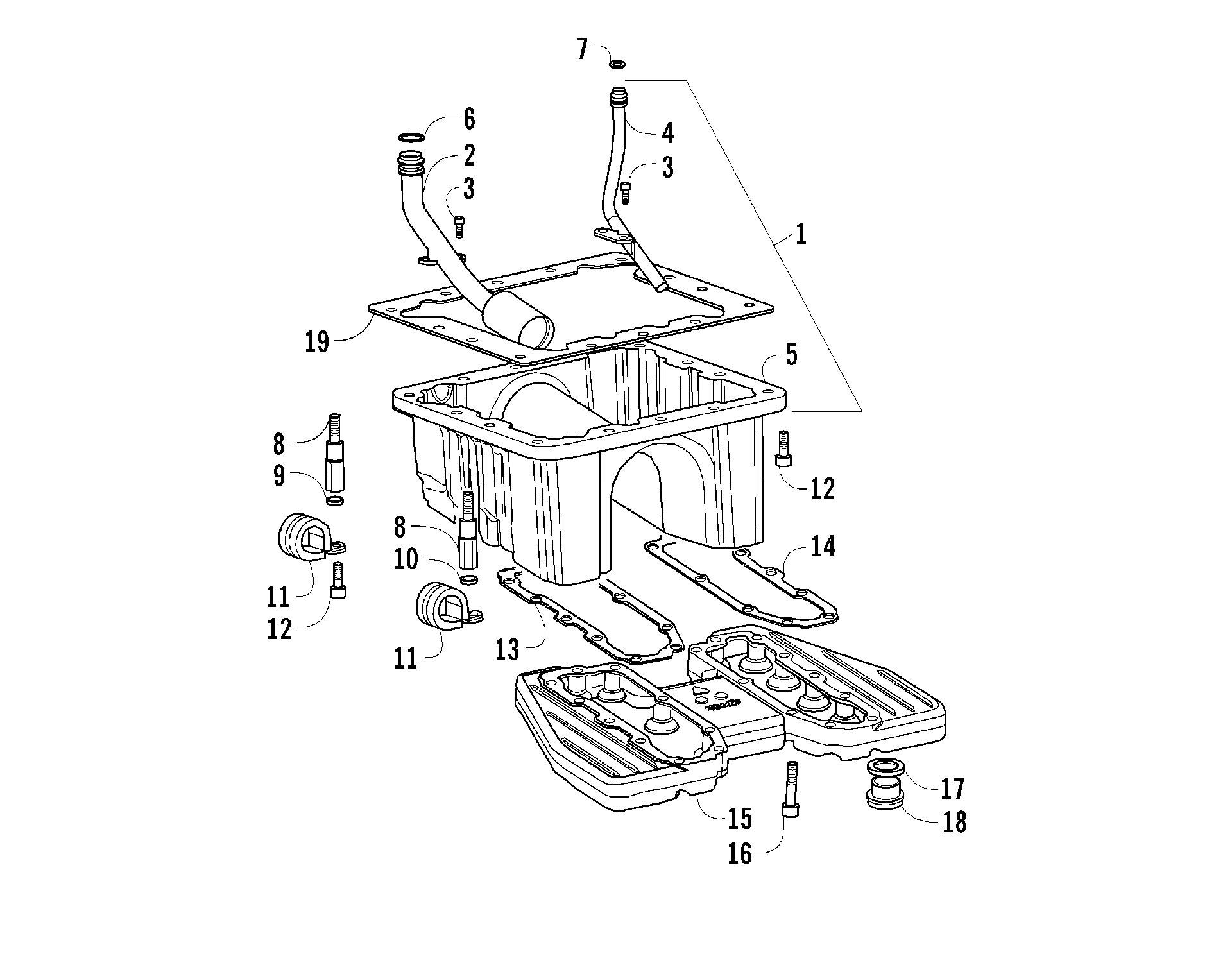

Схема масляный поддон узел [87152] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![масляный поддон узел [87152]](/upload/schemas/633c496928c796.01240873.gif)
Номер
Наименование детали
Цена
1
OIL PAN ASSY. (inc. 2-5) art. 3206-179
По запросу
2
Pipe, Oil - Intake Not a Service Part art. -N/A-
По запросу
3
SCREW M 5 X 10 art. 3206-183
По запросу
4
Pipe, Oil - Return Not a Service Part art. -N/A-
По запросу
5
Pan, Oil Not a Service Part art. -N/A-
По запросу
6
Seal, Oil art. 3206-176
По запросу
7
Seal, Oil art. 3206-177
По запросу
8
HOLLOWSTUD art. 3206-178
По запросу
9
WASHER DIAM. 6,5 X 10 X 2 art. 3206-192
По запросу
10
WASHER DIAM. 6,5 X 12 X 4 art. 3206-191
По запросу
11
CLAMP art. 3206-190
По запросу
12
Screw, Cap art. 3206-088
По запросу
13
GASKET art. 3206-186
По запросу
14
GASKET art. 3206-187
По запросу
15
OIL PAN COVER art. 3206-188
По запросу
16
Screw art. 3206-189
По запросу
17
Gasket art. 3206-181
По запросу
18
Plug art. 3206-182
По запросу
19
Gasket art. 3206-175
По запросу
