модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

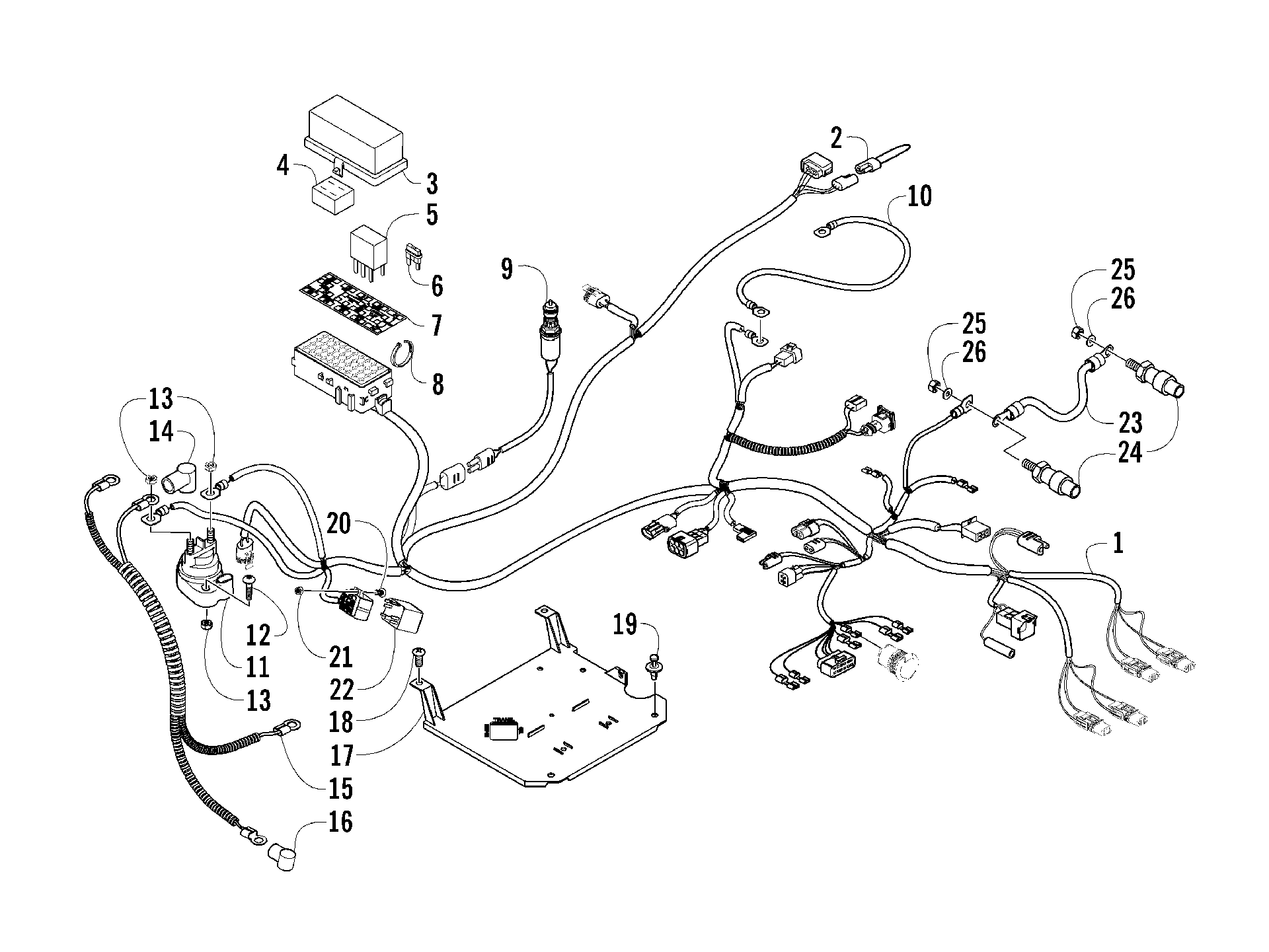

Схема жгута проводов ASSEMBLY [87134] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [87134]](/upload/schemas/633c622e5b65e6.79462321.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIA,MAIN (’07 LD 686) (inc. 2-7) art. 0486-197
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
5
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
6
Fuse - 30 Amp art. 0430-030
По запросу
6
Fuse - 15 Amp art. 0430-031
По запросу
6
Fuse - 10 Amp art. 0430-032
По запросу
7
DECAL,PDM (07 LD686) art. 1411-381
По запросу
8
Зажим Arctic Cat art. 0123-788
По запросу
9
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
10
Cable, Battery/Ground art. 0445-060
По запросу
11
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
12
Screw, Machine art. 8476-625
от 160 ₽
13
Nut art. 0623-038
от 110 ₽
14
Boot, Terminal art. 0645-327
от 210 ₽
15
CABLE,ASSY-BATTERY art. 0445-059
По запросу
16
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
17
TRAY,ELECTRICAL art. 2406-388
По запросу
18
Болт Arctic Cat art. 8476-620
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
SCREW,MACH M5X12 art. 0423-371
от 12 943 ₽
21
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
22
Relay, Glow Plug art. 3206-311
По запросу
23
Cable, Glow Plug art. 3206-307
По запросу
24
PREHEATING GLOW PLUG 12 V art. 3206-306
По запросу
25
NUT M 5 art. 3206-308
По запросу
26
WASHER art. 3206-309
По запросу
