модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

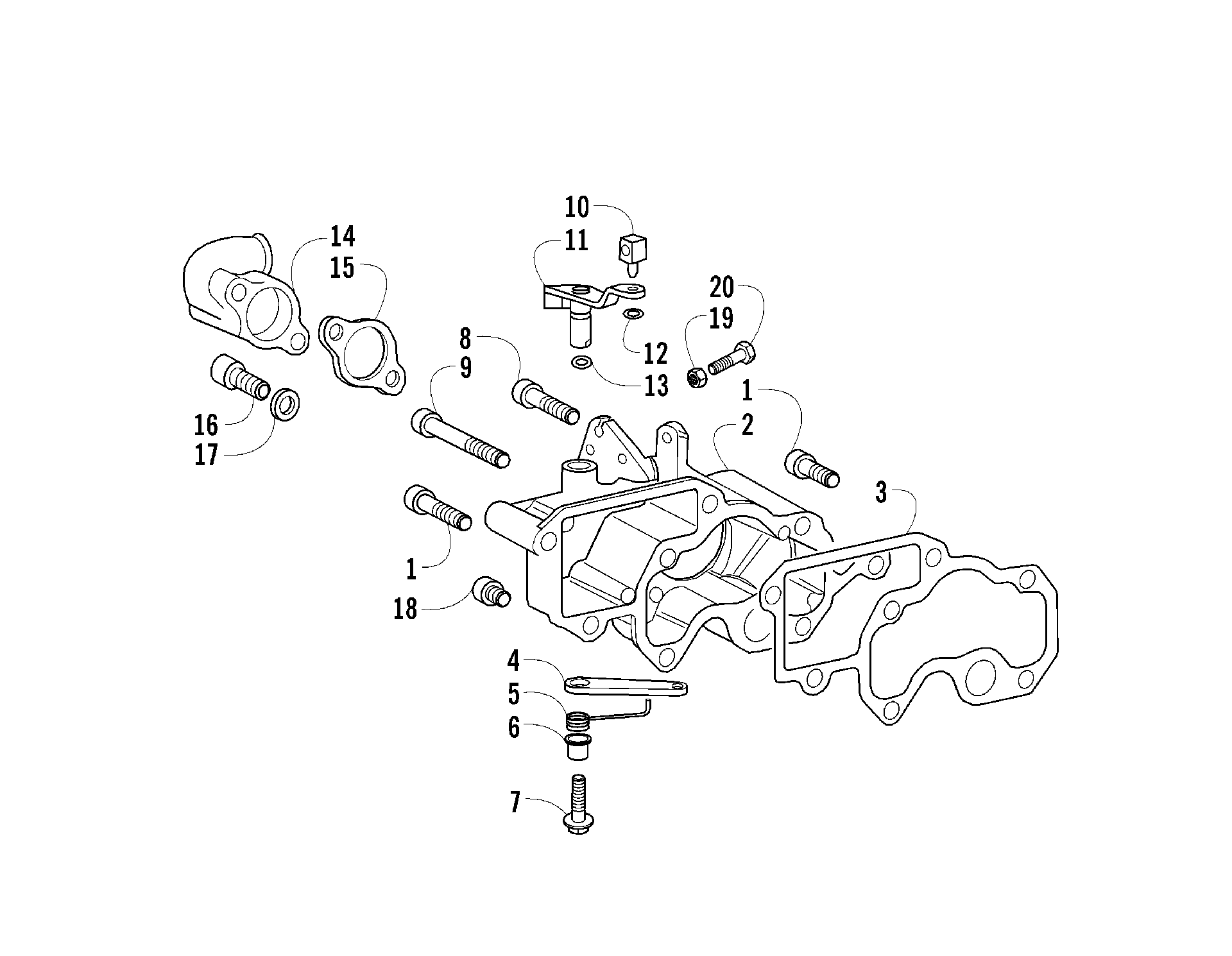

Схема впускной системы MANIFOLD AND THROTTLE CONTROL ASSEMBLY [94181] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Впускная система MANIFOLD AND THROTTLE CONTROL ASSEMBLY [94181]](/upload/schemas/633c48303e5559.22952171.gif)
Номер
Наименование детали
Цена
1
Screw, Cap art. 3206-276
По запросу
2
INLET MANIFOLD art. 3206-278
По запросу
3
INL.MANIFOLD GASKET art. 3206-277
По запросу
4
Lever, Internal art. 3206-286
По запросу
5
Spring art. 3206-283
По запросу
6
Sleeve art. 3206-284
По запросу
7
SCREW M 6 X 20 art. 3206-285
По запросу
8
Screw art. 3206-280
По запросу
9
Screw art. 3206-279
По запросу
10
PIN art. 3206-288
По запросу
11
Lever, External art. 3206-287
По запросу
12
CIRCLIP art. 3206-242
По запросу
13
O Ring art. 3206-281
По запросу
14
INLET FLANGE art. 3206-290
По запросу
15
Gasket art. 3206-289
По запросу
16
Screw, Cap art. 3206-169
По запросу
17
Washer art. 3206-234
По запросу
18
Screw, Cap art. 3206-266
По запросу
19
Nut art. 3206-137
По запросу
20
ADJUSTING BOLT M 6X30 art. 3206-282
По запросу
