модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

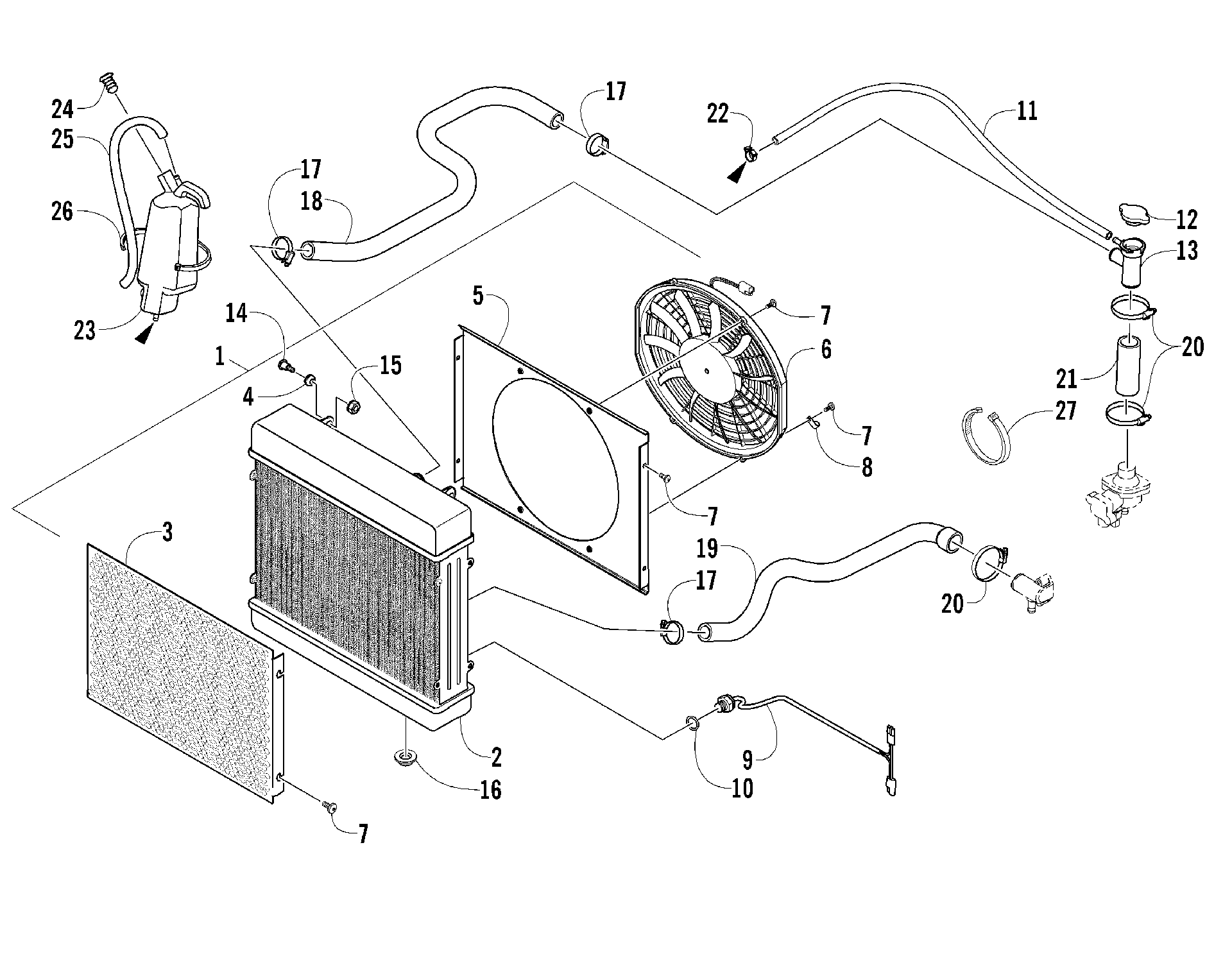

Схема системы охлаждения ASSEMBLY [87130] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Система охлаждения ASSEMBLY [87130]](/upload/schemas/633c2e2319c181.88219083.gif)
Номер
Наименование детали
Цена
1
RADIATOR, DIESEL - ASSEMBLY (inc. 2-10) art. 0413-276
По запросу
2
RADIATOR art. 0413-156
По запросу
3
SCREEN art. 0413-154
По запросу
4
GROMMET(LV 11378) art. 0423-030
По запросу
5
FAN SHROUD art. 0413-155
По запросу
6
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Clamp, Cable art. 0123-397
По запросу
9
Датчик включения вентилятора Arctic Cat art. 0413-045
По запросу
10
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
11
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
12
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
13
TANK,COOLANT FILL art. 0413-193
По запросу
14
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
15
Nut art. 0623-038
от 110 ₽
16
Bushing art. 0423-028
По запросу
17
Хомут 19-38mmX12.7mm Arctic Cat art. 0423-496
от 250 ₽
18
HOSE,COOLANT-HOT SIDE art. 0410-106
По запросу
19
HOSE,COOLANT-COLD SIDE art. 0410-107
По запросу
20
Clamp, Hose art. 1623-093
По запросу
21
Hose, Coolant art. 0410-121
По запросу
22
Clamp, Hose art. 0124-045
По запросу
23
BOTTLE,OVERFLOW art. 0413-086
По запросу
24
STOPPER,COOLANT art. 0413-087
По запросу
25
Hose, 25 ft art. 0610-011
По запросу
26
Tie, Cable - 14 in. art. 0623-316
По запросу
27
Зажим Arctic Cat art. 0123-788
По запросу
