модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

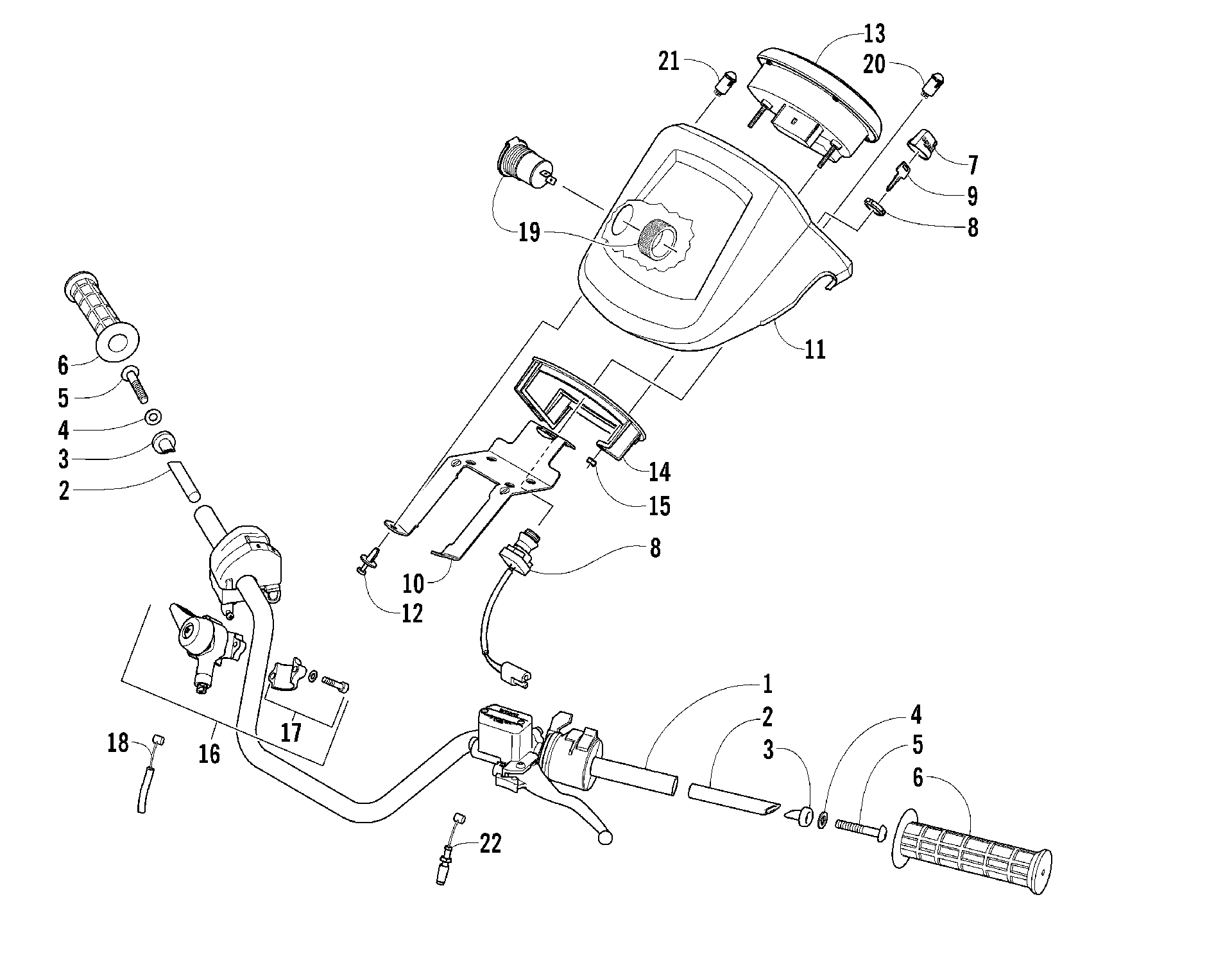

Схема руля ASSEMBLY [87123] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Руль ASSEMBLY [87123]](/upload/schemas/633c449fdba635.75277460.gif)
Номер
Наименование детали
Цена
1
Tube, Handlebar art. 0505-476
По запросу
2
PLUG,HANDLEBAR art. 0405-218
По запросу
3
Закладная гайка руля Arctic Cat art. 0405-149
По запросу
4
Шайба Arctic Cat art. 8050-247
По запросу
5
Болт Arctic Cat art. 8477-845
По запросу
6
Ручка руля (1шт) Arctic Cat art. 0405-147
от 2 352 ₽
7
COVER,KEY art. 0409-013
По запросу
8
Замок зажигания Arctic Cat art. 0430-036
По запросу
9
KEY, BLANK (F SERIES) (F Series) art. 3409-013
По запросу
9
KEY, BLANK (E SERIES) (E Series) art. 3409-012
По запросу
9
KEY, BLANK ( D SERIES) (D Series) art. 3409-011
По запросу
9
KEY, BLANK (C SERIES) (C Series) art. 3409-007
По запросу
10
BRACKET,GAUGE-BLACK art. 1506-578
По запросу
11
POD,INSTRUMENT-ROUTED (RED) art. 0505-495
По запросу
12
Клипса Arctic Cat art. 0423-535
от 263 ₽
13
GAUGE,LCD (07 LD 686) art. 0520-024
По запросу
14
Пластиковое кольцо спидометра Arctic Cat art. 0420-065
По запросу
15
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
16
Рычаг включения блокировки Arctic Cat art. 0502-527
По запросу
17
Крепление кнопки блокировки Arctic Cat art. 0502-613
от 1 701 ₽
18
CABLE,DIFF LOCK art. 0487-050
По запросу
19
Розетка 12V Arctic Cat art. 0641-897
По запросу
20
LIGHT,INDICATOR-GLOW PLUG art. 0420-074
По запросу
21
LIGHT,INDICATOR-BATTERY art. 0420-075
По запросу
22
CABLE,THROTTLE art. 0487-044
По запросу
