модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

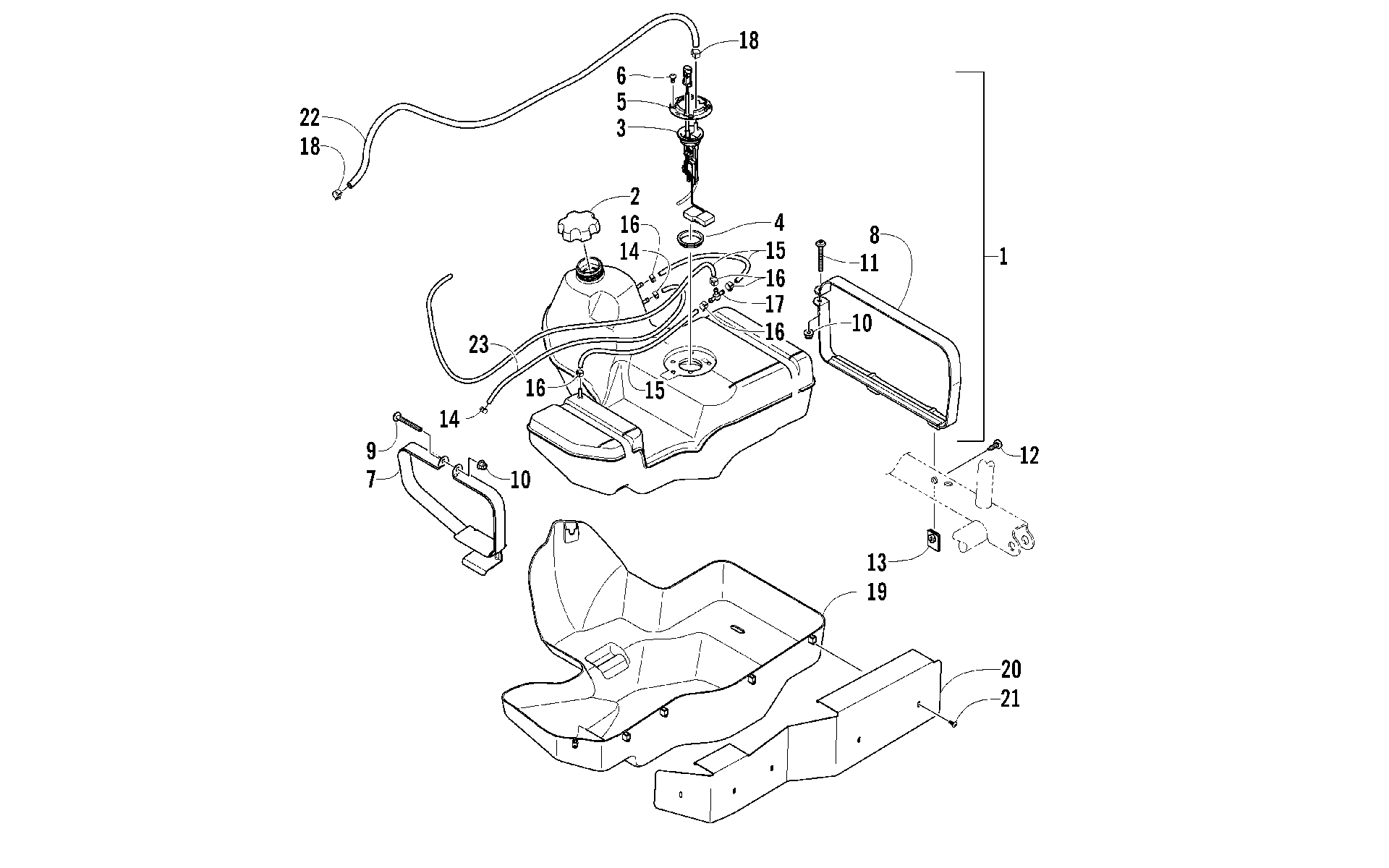

Схема топливного бака ASSEMBLY [87125] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Топливный бак ASSEMBLY [87125]](/upload/schemas/633c4386dc4702.91509239.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL-ASSEMBLY W/STRAPS (inc. 2-11) art. 0570-143
По запросу
2
CAP,FUEL TANK-DIESEL art. 0470-653
По запросу
3
SENDER,FUEL LEVEL-ASSEMBLY (inc. 4) art. 0570-155
По запросу
4
SEAL, FUEL LEVEL SENDER art. 0470-521
По запросу
5
MOUNT,FUEL LEVEL SENDER art. 0470-639
По запросу
6
Screw, Self-Tapping art. 1623-158
По запросу
7
STRAP,FRONT-COATED art. 0570-168
По запросу
8
STRAP,REAR-COATED art. 0570-169
По запросу
9
Screw, Machine art. 8476-650
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
SCREW,MACH-TSTRH M6X1.0X40 Z&Y art. 8476-640
По запросу
12
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
13
CLIP, FUEL TANK MOUNT art. 0470-536
По запросу
14
Clamp, Hose art. 0423-688
По запросу
15
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
16
CLAMP,SNAP-9 MM art. 0423-670
По запросу
17
T-Fitting art. 0109-332
По запросу
18
Clamp, Hose art. 0423-689
По запросу
19
Shield, Gas Tank art. 0470-479
По запросу
20
SHIELD, HEAT art. 0470-474
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
23
HOSE,FUEL-3/16" 25’ (0410-140 CTL) art. 0410-142
По запросу
