модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

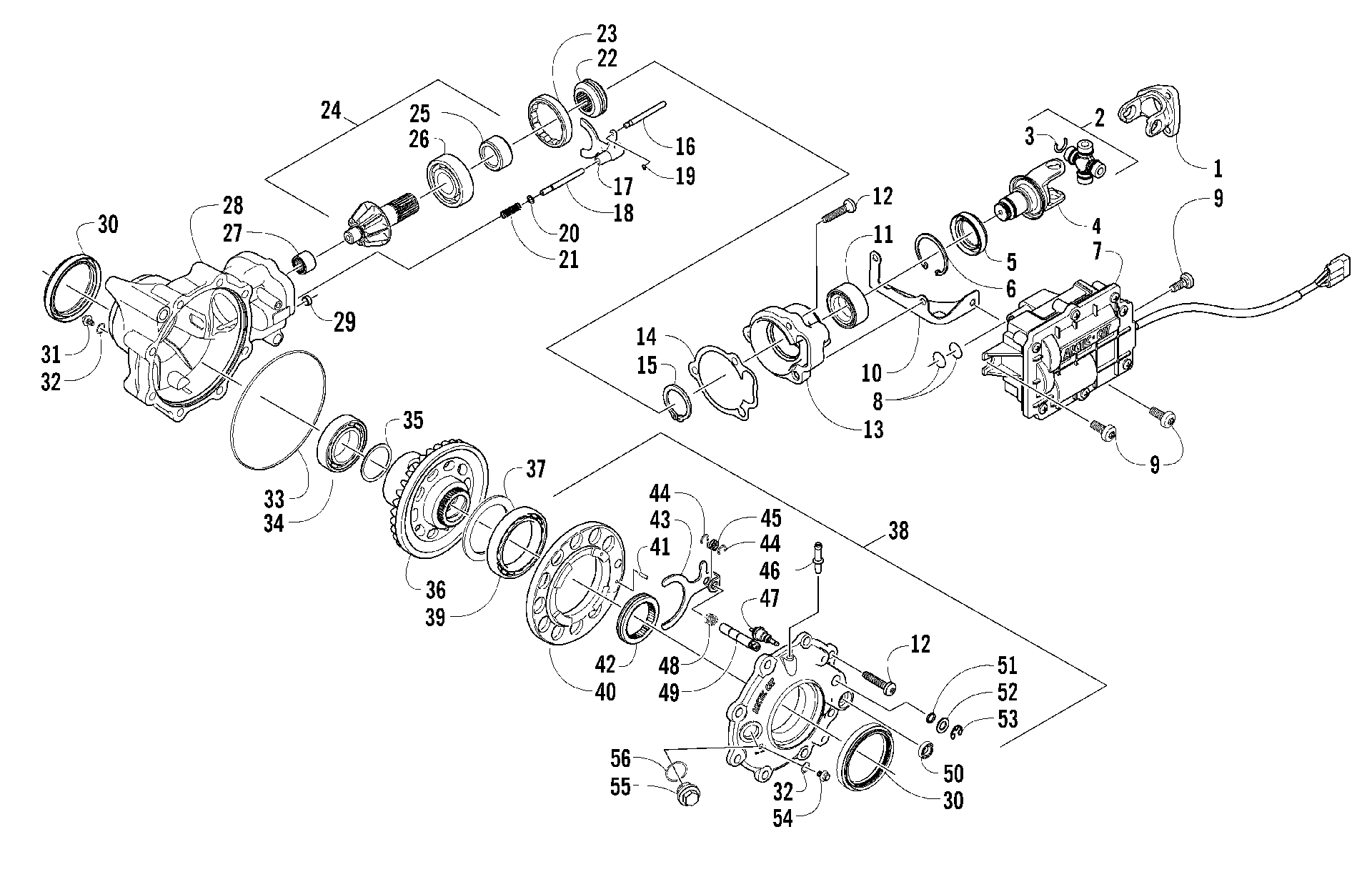

Схема передней части DRIVE GEARCASE ASSEMBLY [87133] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [87133]](/upload/schemas/633c3d9f641448.72200861.gif)
Номер
Наименование детали
Цена
0
GEARCASE,FRONT(3.6)-ASSY art. 0502-975
По запросу
1
YOKE,FLANGE-COMPANION(20mm) art. 1402-369
По запросу
2
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
3
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
4
Вилка кардана Arctic Cat art. 0502-517
По запросу
5
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
6
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
7
Актуатор переднего редуктора Arctic Cat art. 0502-579
По запросу
8
Уплотнительное кольцо Arctic Cat art. 0423-892
от 368 ₽
9
Винт Arctic Cat art. 0423-396
от 473 ₽
10
BRACKET,ACTUATOR-WELDMENT art. 0502-347
По запросу
11
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
12
Screw, Self-Tapping art. 0423-118
По запросу
13
Housing, Pinion art. 0502-528
По запросу
14
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
15
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
16
Шток селектора переднего редуктора Arctic Cat art. 0402-997
По запросу
17
Fork, Selector art. 0402-998
По запросу
18
Shaft, Shuttle art. 0402-417
По запросу
19
Шайба Arctic Cat art. 0423-402
По запросу
20
O-Ring art. 0423-147
По запросу
21
Пружинка Arctic Cat art. 0402-999
По запросу
22
Гайка хвостовика редуктора Arctic Cat art. 0402-413
По запросу
23
Collar, Lock art. 0402-357
По запросу
24
Хвостовик редуктора 10 зубьев Arctic Cat art. 0502-783
от 22 900 ₽
25
Collar, Retaining art. 0402-336
По запросу
26
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
27
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 2 290 ₽
Аналог
13 870 ₽
Требуется 1 шт.
28
Корпус редуктора Arctic Cat art. 0502-514
По запросу
29
Pin, Dowel art. 0402-411
По запросу
30
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
31
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
32
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
33
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
34
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 1 шт.
35
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
35
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
35
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
35
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
35
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
36
Дифференциал переднего редуктора Arctic Cat art. 1502-555
от 59 567 ₽
37
Шайба Arctic Cat art. 1402-078
от 3 890 ₽
37
SHIM, 1.6 art. 1402-077
По запросу
37
SHIM, 1.5 art. 1402-076
По запросу
37
SHIM, 1.4 art. 1402-075
По запросу
37
Шайба Arctic Cat art. 1402-074
от 3 890 ₽
38
Крышка редуктора Arctic Cat art. 1502-097
от 55 451 ₽
39
Подшипник переднего редуктора Arctic Cat art. 1402-053
от 690 ₽
40
FLANGE,BEARING-MACH art. 0502-413
По запросу
41
PIN, PARALLEL art. 1402-079
По запросу
42
COLLAR, SLIDING - LOCK art. 1402-042
По запросу
43
FORK art. 1402-054
По запросу
44
RING, RETAINING art. 1402-058
По запросу
45
SPRING art. 1402-057
По запросу
46
Fitting art. 1402-104
По запросу
47
SWITCH, INDICATOR art. 0402-419
По запросу
48
SPRING art. 1402-063
По запросу
49
SHAFT, LOCK art. 1402-055
По запросу
50
Сальник редуктора на актуатор Arctic Cat art. 1402-056
от 2 048 ₽
51
O-RING art. 0423-133
По запросу
52
WASHER,SS-10.63x17.75x1.48 art. 0423-132
По запросу
53
RING, RETAINING art. 0423-424
По запросу
54
Plug, Oil Level (inc. one No. 32) art. 1402-211
По запросу
55
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
56
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
