модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

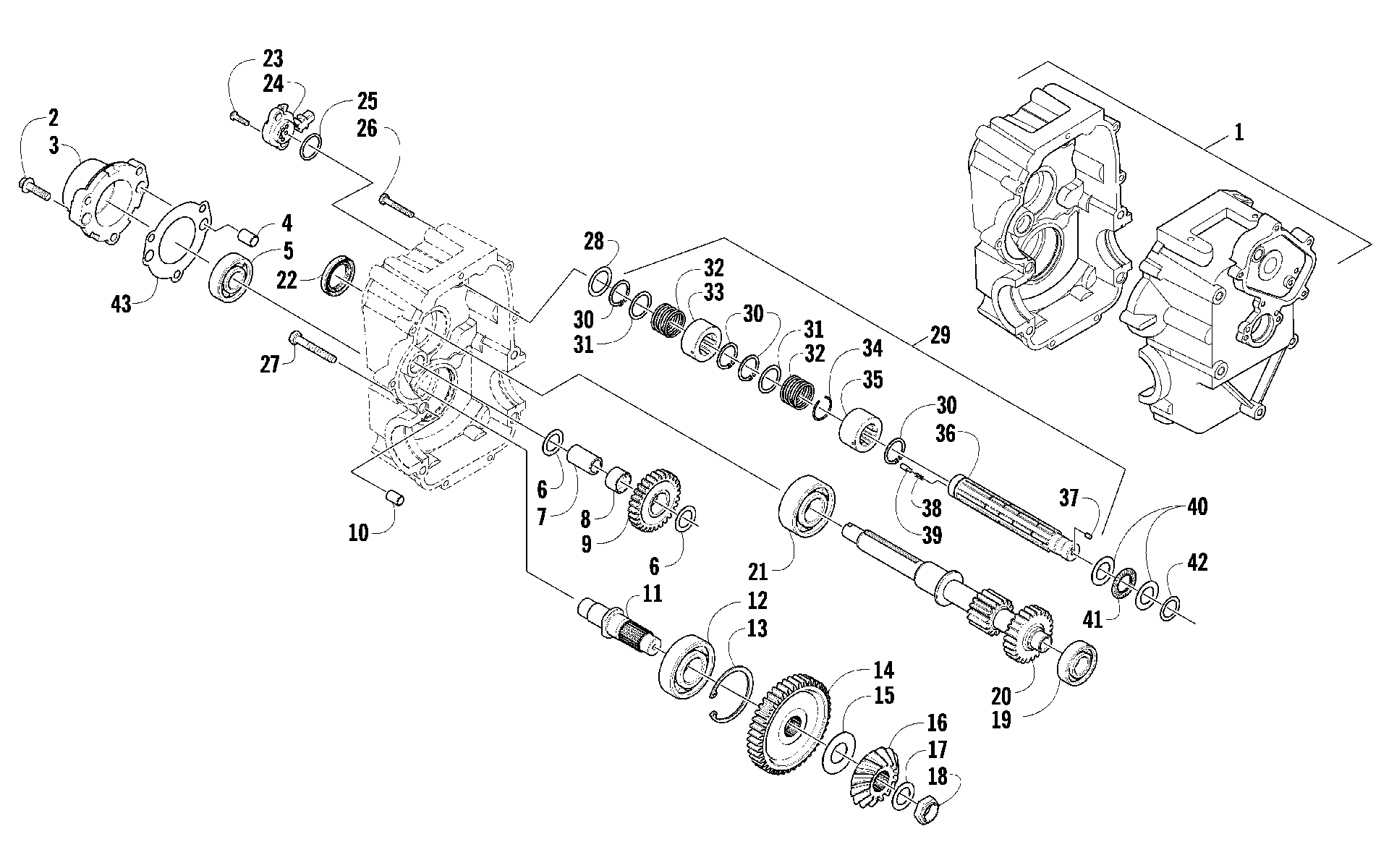

Схема трансмиссии RIGHT-SIDE ASSEMBLY [87136] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Трансмиссия RIGHT-SIDE ASSEMBLY [87136]](/upload/schemas/633c5ea0d3e222.26065254.gif)
Номер
Наименование детали
Цена
1
HOUSING,GEARBOX-SET art. 1502-364
По запросу
2
Screw, Cap art. 8408-830
По запросу
3
Housing, Secondary Shaft Bearing art. 0801-168
По запросу
4
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
5
Подшипник Arctic Cat art. 0832-050
от 2 390 ₽
6
Шайба шестерни трансмиссии Arctic Cat art. 0828-016
от 630 ₽
7
Вал шестерни вторичного вала КПП Arctic Cat art. 0822-015
от 3 329 ₽
8
Втулка Arctic Cat art. 0822-012
от 2 510 ₽
9
Шестерня реверса КПП Arctic Cat art. 0822-011
от 7 550 ₽
10
DOWEL, SPLIT, 11 x 16 art. 0829-003
По запросу
11
SHAFT,OUTPUT (SOLID) art. 0822-067
По запросу
12
Подшипник Arctic Cat art. 0832-077
от 9 900 ₽
13
RING,RETAINING-INT 62 art. 0402-347
По запросу
14
GEAR,DRIVEN-NO.2 (42 TOOTH) (42 Tooth) art. 1402-559
По запросу
15
Шайба 24х58х1.00 Arctic Cat art. 0828-062
от 2 405 ₽
15
Шайба регулировочная 24х48х0,9 art. 0828-033
По запросу
15
Шайба регулировочная 24x48x.35 Arctic Cat art. 0828-032
от 2 205 ₽
15
Шайба регулировочная 24х48х0,30 Arctic Cat art. 0828-031
По запросу
15
Шайба регулировочная 24х48х0,25 Arctic Cat art. 0828-030
По запросу
15
Шайба регулировочная 24х48х0,95 art. 0828-018
По запросу
15
Шайба регулировочная 24x48x1.05 Arctic Cat art. 0828-063
По запросу
15
Шайба 24x48x1.10 Arctic Cat art. 0828-064
от 2 205 ₽
15
SHIM, 24 x 48 x 1.15 art. 0828-065
По запросу
16
Шестерня КПП art. 0819-001
По запросу
17
Шайба регулировочная Arctic Cat art. 0828-019
от 725 ₽
18
Гайка Arctic Cat art. 0827-012
от 1 743 ₽
19
Подшипник Arctic Cat art. 0832-049
от 2 190 ₽
Аналог
Ремкомплект помпы охлаждения SPI для Arctic Cat, Yamaha
art. SM-10104
4 341 ₽
Требуется 1 шт.
20
SHAFT,INPUT art. 1402-553
По запросу
21
Подшипник Arctic Cat art. 0832-048
По запросу
22
Сальник Arctic Cat art. 0830-035
от 290 ₽
23
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
24
Датчик положения КПП Arctic Cat art. 0409-090
По запросу
25
O-RING,25.4 X 2.62 art. 0423-714
По запросу
26
SCREW,CAP-HH M6X1.0X40 CL10.9 Z&BL art. 8405-640
По запросу
27
SCREW,CAP-HH M8X1.25X55 CL10.9 Z&BL art. 8405-855
По запросу
28
WASHER, STEEL, 25 x 34 x .72 art. 0828-040
По запросу
29
SHIFT-SUB ASSY (inc. 30-37) art. 0818-127
от 13 490 ₽
30
RING, EXTERNAL RETAINING - DSH-25 art. 0831-011
По запросу
31
WASHER,STEEL 25 x 32 x .9 art. 0828-039
По запросу
32
SPRING, CAM, GEAR SHIFT art. 0818-012
По запросу
33
CAM,REVERSE, GEAR SHIFT art. 0818-027
По запросу
34
C-RING, CAM art. 0818-011
По запросу
35
CAM, FORWARD, GEAR SHIFT art. 0818-009
По запросу
36
SHAFT, GEAR SHIFT art. 0818-010
По запросу
37
PIN,SOLID DOWEL (4 X 8) art. 0829-011
По запросу
38
SPRING, SHIFT CONTACTS art. 0818-017
По запросу
39
CONTACT,GEAR SHIFT ASSY art. 0818-013
По запросу
40
WASHER,THRUST BEARING art. 0828-067
По запросу
41
SPACER,SHIFT SHAFT art. 0828-131
По запросу
42
WASHER, STEEL 20 x 28 x .5 art. 0828-037
По запросу
43
GASKET,BEARING CUP art. 1402-605
По запросу
