модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

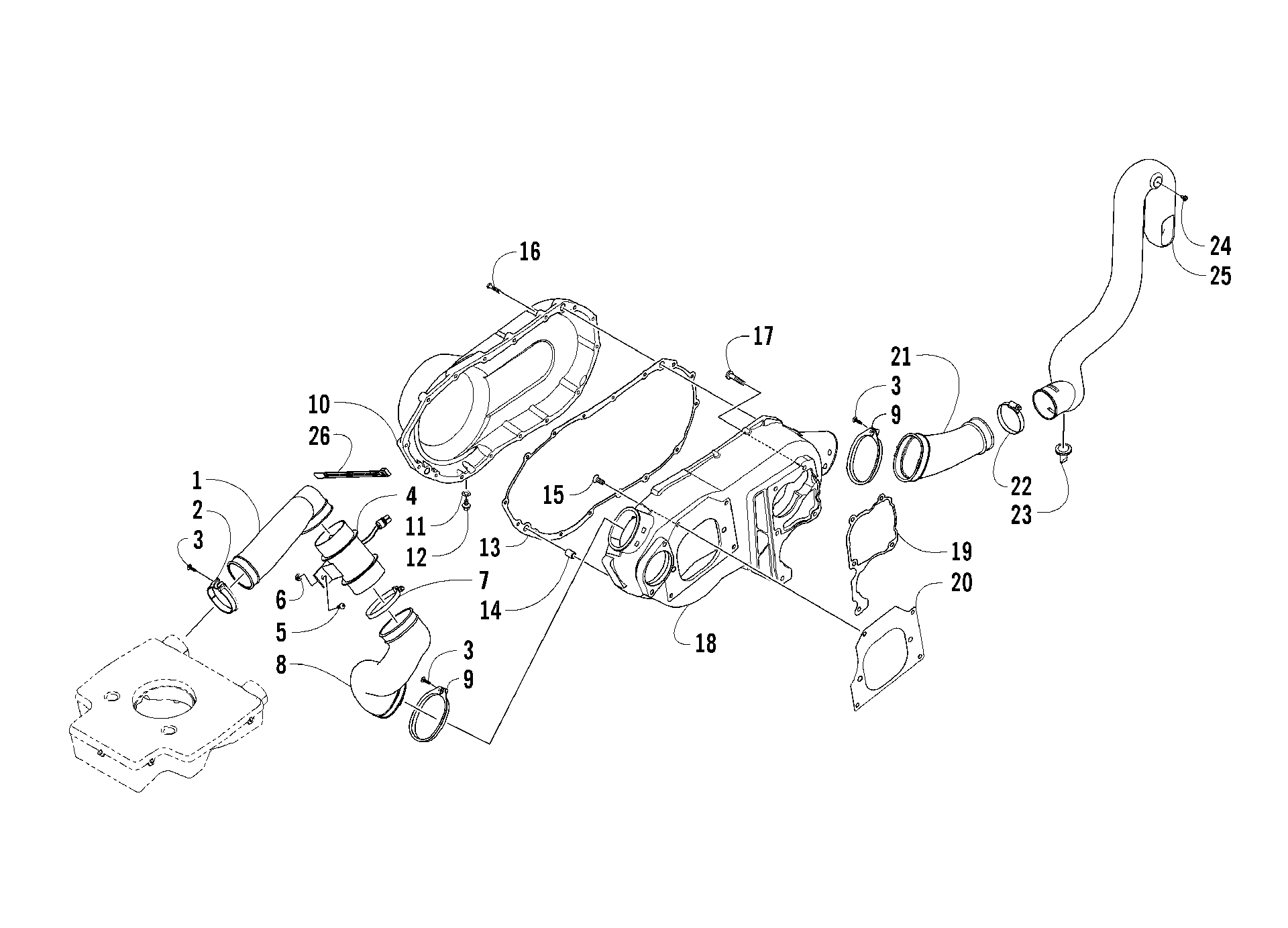

Схема узла охлаждения ремня/картера [87131] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Узел охлаждения ремня/картера [87131]](/upload/schemas/633c2a6092c3f0.14409834.gif)
Номер
Наименование детали
Цена
1
DUCT,COOLING-BELT IN art. 0413-132
По запросу
2
CLAMP,PLASTIC-SCREW-ROUND(63 DIAx13) art. 0423-551
По запросу
3
SCREW,SELF TAPPING-.1875 X .75 art. 0423-342
от 110 ₽
4
FAN,BELT COOLING art. 0413-141
По запросу
5
Винт Arctic Cat art. 8475-512
от 160 ₽
6
NUT,HEX-FLG M5X0.8 CL8 Z&Y art. 8424-502
По запросу
7
Clamp, Hose art. 0423-018
По запросу
8
BOOT,COOLING-BELT IN art. 0413-133
По запросу
9
CLAMP,PLASTIC-SCREW-OVAL(9x64x13) art. 0423-550
По запросу
10
Cover, Clutch art. 1502-157
По запросу
11
Шайба сливной пробки крышки вариатора Arctic Cat art. 0830-013
По запросу
12
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
13
GASKET,V-BELT COVER art. 1402-528
По запросу
14
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
15
Screw, Machine(replaces 8473-820) art. 8472-820
По запросу
16
Винт Arctic Cat art. 8468-630
По запросу
17
Screw, Self-Tapping art. 0423-118
По запросу
18
COVER,CLUTCH-MACHINED art. 1402-527
По запросу
19
GASKET,GEARBOX art. 1402-526
По запросу
20
GASKET,CLUTCH COVER art. 1402-524
По запросу
21
Boot, Belt Cooling - Outlet art. 0413-134
По запросу
22
Хомут Arctic Cat art. 0423-380
от 550 ₽
23
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
24
Screw, Self-Tapping art. 0623-301
По запросу
25
DUCT,BELT COOLING-REAR art. 0413-106
По запросу
26
Tie, Cable - 14 in. art. 0623-316
По запросу
