модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

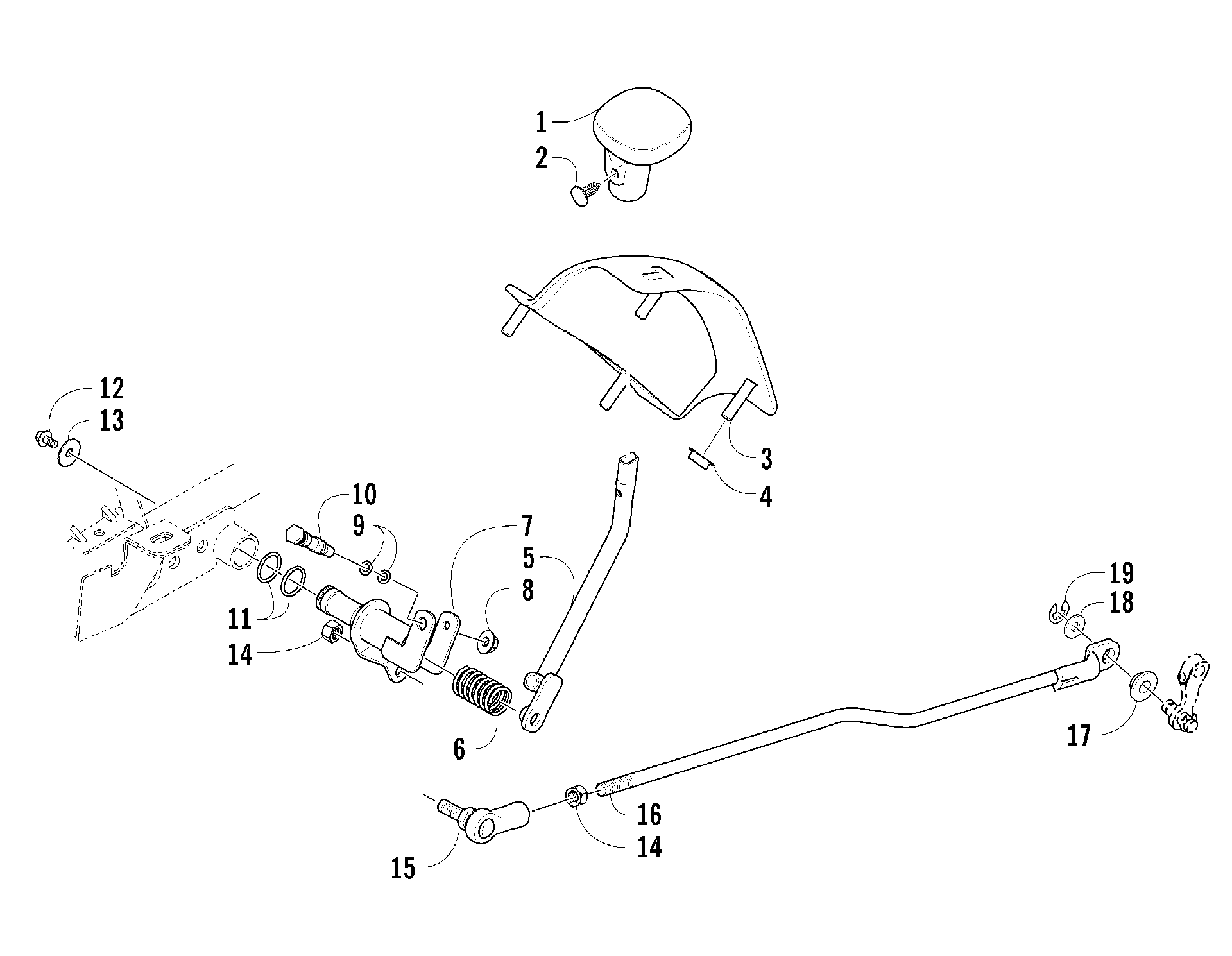

Схема задней передачи SHIFT LEVER ASSEMBLY [87126] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![Задняя передача SHIFT LEVER ASSEMBLY [87126]](/upload/schemas/633c5196721003.65354454.gif)
Номер
Наименование детали
Цена
1
Накладка рычага переключения КПП Arctic Cat art. 0402-843
По запросу
2
Фиксатор рукоятки переключения Arctic Cat art. 0423-345
от 168 ₽
3
Пластик - указатель режимов положения рычага КПП Arctic Cat art. 1402-576
По запросу
4
Гайка art. 0423-357
По запросу
5
Рычаг переключения КПП Arctic Cat art. 1502-977
от 2 820 ₽
6
SPRING,SHIFT,LEVER art. 0402-678
По запросу
7
Shaft, Shift art. 1502-012
По запросу
8
Гайка Arctic Cat art. 8424-602
от 110 ₽
9
O-RING,-008 (3/16X5/16X1/16) art. 0423-182
По запросу
10
AXLE,PIVOT,SHAFT art. 0402-675
от 1 230 ₽
11
O-RING,-016 (5/8X3/4X1/16) art. 0423-299
По запросу
12
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
13
Шайба 5/16X1 1/8X1/16 Z&Y Arctic Cat art. 0423-087
от 110 ₽
14
NUT,HEX-3/8-24 UNF W/CLEAR CHROMATE art. 0623-294
По запросу
15
ROD END-3/8" art. 1402-270
По запросу
16
LINK,SHIFT-WELDED (FINISHED) art. 1502-014
По запросу
17
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
18
Шайба Arctic Cat art. 0623-094
от 110 ₽
19
Стопор КПП Arctic Cat art. 0423-169
По запросу
