модель 2007 года
- Модель 700
- Код модели ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]

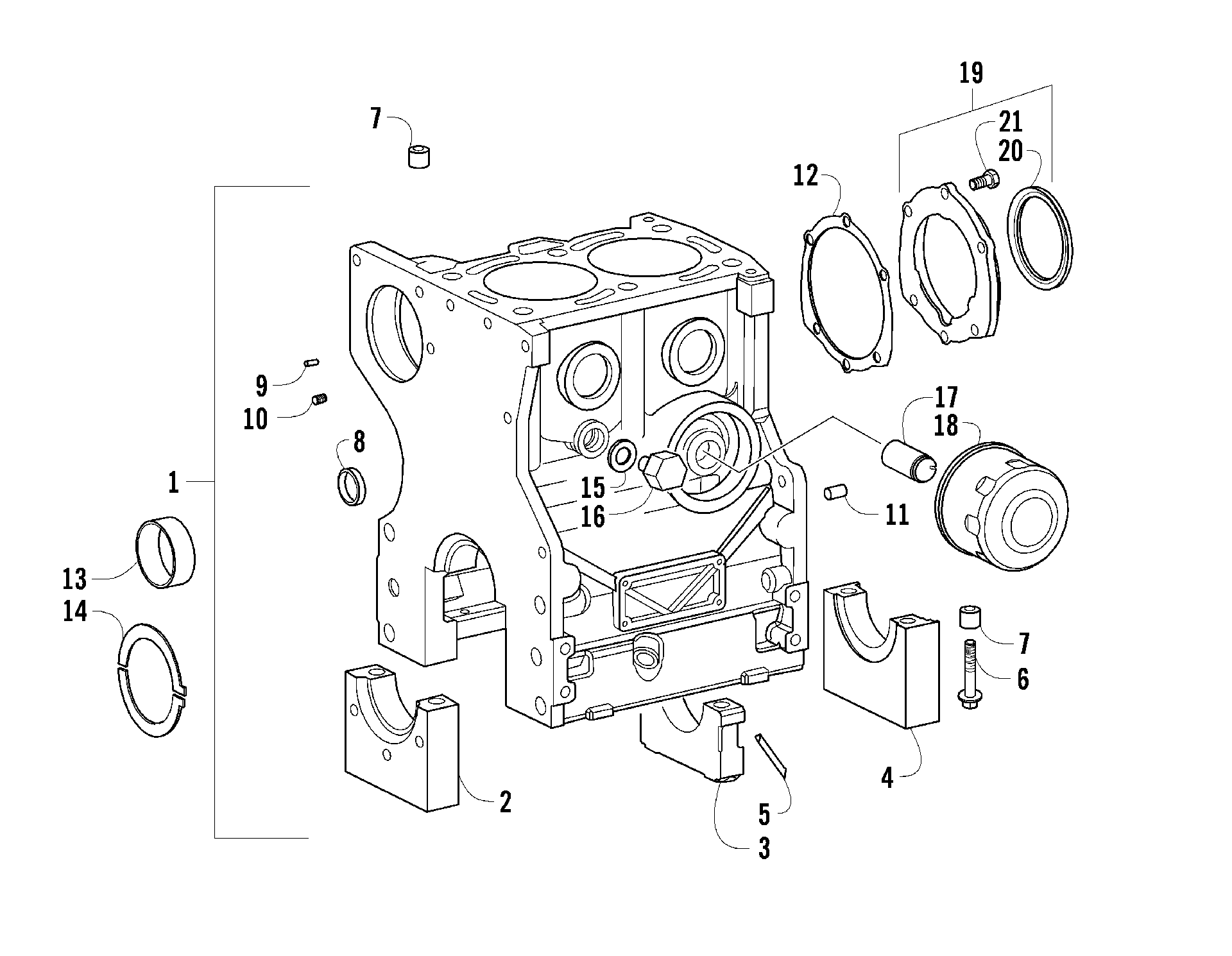

Схема cRANKCASE, коленвал SUPPORT, и масляный фильтр ASSEMBLIES [94180] для ATV 700 AUTOMATIC TRANSMISSION 4X4 DIESEL RED [A2007TBT4DUSR]
Схема
Детали
![CRANKCASE, коленвал SUPPORT, и масляный фильтр ASSEMBLIES [94180]](/upload/schemas/633c2f129792f2.21399804.gif)
Номер
Наименование детали
Цена
1
CRANKCASE (inc. 2-6, two No. 7, and 8-10) art. 3206-046
По запросу
2
Housing - Front Not a Service Part art. -N/A-
По запросу
3
Housing - Center Not a Service Part art. -N/A-
По запросу
4
Housing - Rear Not a Service Part art. -N/A-
По запросу
5
GASKET art. 3206-054
По запросу
6
FIX. SCREW art. 3206-049
По запросу
7
SLEEVE art. 3206-045
По запросу
8
TAPER PIN 8X16 art. 3206-058
По запросу
9
PLUG D.12 art. 3206-047
По запросу
10
Plug art. 3206-048
По запросу
11
LOCKPIN 10 X 20 art. 3206-053
По запросу
12
Flange, Gasket art. 3206-358
По запросу
13
SUPP.BEARING STD. art. 3206-055
По запросу
13
SUPP.BEARING -0,25 art. 3206-056
По запросу
13
SUPP.BEARING -0,50 art. 3206-057
По запросу
14
THRUST WASHER +0,20 art. 3206-052
По запросу
14
THRUST WASHER +0,10 art. 3206-051
По запросу
14
THRUST WASHER STD art. 3206-050
По запросу
15
Gasket art. 3206-206
По запросу
16
PLUG M 16 X 15 art. 3206-207
По запросу
17
OIL FILTER CONNECTOR art. 3206-193
По запросу
18
Фильтр масляный Arctic Cat art. 3206-194
от 4 389 ₽
19
Flange, Engine (inc. 20-21) art. 3206-090
По запросу
20
Ring art. 3206-091
По запросу
21
Screw, Cap art. 3206-088
По запросу
Другие схемы модели
CRANKCASE, коленвал SUPPORT, и масляный фильтр ASSEMBLIES [94180]
